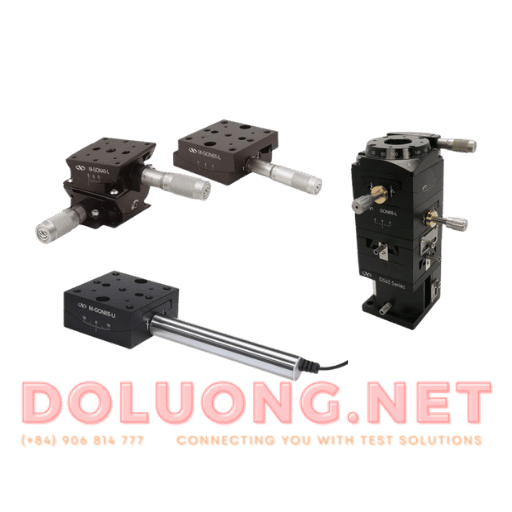

Anti-Backlash Goniometric Rotation Stages | Bàn xoay góc goniometer chống rơ Newport (MKS Instruments)
Các Anti-Backlash Goniometric Rotation Stages của Newport | MKS Instruments được thiết kế để tạo chuyển động quay chính xác quanh một trục nằm trên tâm bàn, không bị cản bởi cơ cấu đỡ.
Nhờ thiết kế chống rơ (backlash-free) và khả năng xoay ±10°, dòng GON Series mang lại chuyển động góc chính xác, ổn định và có thể xếp chồng (stack) cho phép tạo chuyển động cầu (spherical rotation) — lý tưởng cho hệ căn chỉnh quang học và cơ điện chính xác.
Mô tả
Tính năng nổi bật
-
Phạm vi góc xoay đến ±10°, độ chia góc 1°, có cơ chế khóa góc chắc chắn.
-
Cấu trúc anti-backlash giảm độ rơ và sai số khi đảo chiều quay.
-
Có thể xếp chồng hai bàn cùng kích thước để tạo góc quay vuông góc với tâm chung (spherical motion).
-
Cho phép hoán đổi actuator – có thể dùng vít chỉnh, micrometer hoặc motor actuator (DC / Stepper).
-
Tương thích với RS Rotation Stages và DS Linear Stages cùng kích thước (GON40 ↔ DS40, GON65 ↔ DS65).
-
Kích thước compact, vật liệu thép hoặc nhôm gia công chính xác, đảm bảo độ cứng vững cao.
-
Có phiên bản inch và metric (M-Series) với ren 6-32 / 1/4-20 hoặc M3 / M6.
Ứng dụng trong các lĩnh vực
-
Căn chỉnh góc laser, thấu kính hoặc detector trong phòng thí nghiệm.
-
Điều khiển góc nghiêng cho mẫu, polarizer hoặc beam splitter.
-
Lắp ghép thành cụm đa trục với linear stage để tạo hệ 6 trục (6-axis positioning system).
-
Ứng dụng trong định vị cảm biến, đo kiểm cơ học, và robot chính xác.
Thông số kỹ thuật tiêu biểu
| Model | Kiểu bàn | Góc quay (°) | Kích thước mặt bàn (mm) | Tải trọng (N) | Chiều cao (mm) | Độ chia | Ghi chú |
|---|---|---|---|---|---|---|---|
| GON40-L / M-GON40-L | Lower Goniometric | ±5 | 40×40 | 22 | 20 | 1° | Ren 6-32 / M3 – M6 |
| GON40-U / M-GON40-U | Upper Goniometric | ±5 | 40×40 | 22 | 20 | 1° | Xếp chồng với GON40-L |
| GON65-L / M-GON65-L | Lower Goniometric | ±5 | 65×65 | 45 | 30 | 1° | Tải cao hơn |
| GON65-U / M-GON65-U | Upper Goniometric | ±10 | 65×65 | 45 | 30 | 1° | Xếp chồng với GON65-L |
Các phiên bản “U” và “L” được thiết kế để stack theo cặp, giao trục tại một tâm chung tạo chuyển động cầu chính xác.
Hướng dẫn lựa chọn model phù hợp
-
🔹 Cần độ chính xác cao, ứng dụng 2D hoặc 3D góc nghiêng: chọn GON65-U/L (±10°).
-
🔹 Thiết bị nhỏ gọn, lab bench: chọn GON40-U/L (±5°).
-
🔹 Ghép thành cụm đa trục: stack các bàn U và L cùng kích thước.
-
🔹 Cần motor điều khiển hoặc micrometer: dùng với TRA25, SM-13, hoặc HR-13 Actuator.
-
🔹 Tích hợp với linear stage để tạo 6-axis positioning system: chọn GON65 kết hợp RS65 / DS65.
Phụ kiện tương thích
-
AJS100 / AJS127: Adjustment Screw 100 – 127 TPI, 12.7 mm Travel.
-
SM-13 Micrometer: 13 mm Travel, độ nhạy 50.8 TPI.
-
HR-13 High Resolution Micrometer: 0.5 µm Sensitivity.
-
TRA12 / TRA25 Motorized Actuator: Stepper hoặc DC Servo 12 – 25 mm Travel.
Tài liệu tham khảo chính hãng
📘 Linear Translation Stage Technology Guide
📘 Motorized Linear Actuator Compatibility Guide
📘Estimating Angular Motion with Respect to Actuator Translation
📘 Multi-Axis Manual Positioning Guide
