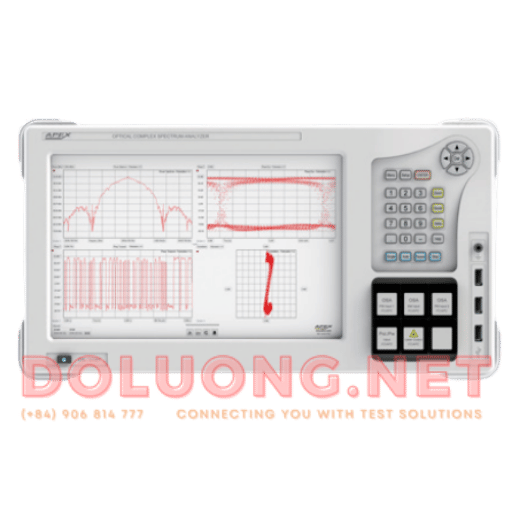

APEX OCSA-AP6 – Optical Complex Spectrum Analyzer (1260–1700 nm)
APEX OCSA-AP6 là máy phân tích phổ quang phức (Optical Complex Spectrum Analyzer) đầu bảng của APEX Technologies (France), được thiết kế để đo đồng thời biên độ và pha của tín hiệu quang – cho phép tái tạo phổ phức (Complex Spectrum), dạng sóng trong miền thời gian (Temporal Field) và biểu đồ điều chế (Constellation Diagram).
Khác với các OSA thông thường chỉ đo công suất theo bước sóng, OCSA-AP6 hoạt động như một Optical Vector Analyzer, giúp đánh giá hoàn chỉnh tín hiệu quang trong hệ thống coherent communication, IQ modulation, và photonic component characterization.
Thiết bị tích hợp sẵn laser tinh chỉnh (TLS) siêu ổn định và polarization analyzer, mang lại độ chính xác đo lường ở mức femtosecond và picometer.
Mô tả
Tính năng nổi bật
-
🔹 Đo phổ phức: hiển thị đồng thời Amplitude & Phase vs Frequency.
-
🔹 Độ phân giải thời gian: đến 325 fs, tương ứng băng thông quang học 3 THz.
-
🔹 Độ phân giải quang phổ: 5 – 140 MHz (0.04 – 1.12 pm).
-
🔹 Độ chính xác bước sóng: ±2 pm, độ lặp <0.5 pm.
-
🔹 Dynamic range: 87 dB, close-in dynamic range 80 dB @ ±6 pm.
-
🔹 Đo đặc tính pha – chirp – alpha parameter: phân tích frequency chirp, instantaneous phase, group delay, chromatic dispersion.
-
🔹 Đo tín hiệu điều chế (modulated signals): tái tạo eye diagram, IQ constellation, phase trajectory.
-
🔹 Phân tích miền thời gian: intensity, phase, polarization-resolved waveform.
-
🔹 Tích hợp Polarimeter: đo SOP, DOP, PER, hiển thị Poincaré sphere, Stokes và Jones vector.
-
🔹 Tích hợp Tunable Laser Source: linewidth <10 kHz, SMSR >55 dB, công suất +10 dBm.
-
🔹 Hỗ trợ nhiều đầu vào: SM hoặc PM fiber, FC/APC connector.
-
🔹 Giao tiếp điều khiển: Ethernet, GPIB, USB – SCPI, LabVIEW, Python API.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Dải bước sóng | 1260 – 1700 nm |
| Độ phân giải quang phổ (3 dB) | 5 – 140 MHz (0.04 – 1.12 pm) |
| Độ chính xác bước sóng | ±2 pm |
| Dynamic range | 87 dB (typ.), 80 dB @ ±6 pm |
| Độ nhạy | –77 dBm |
| Độ phân giải thời gian | 325 fs |
| Độ chính xác công suất | ±0.3 dB |
| Công suất đầu vào tối đa | +10 dBm |
| Tốc độ quét pha | 6 nm/s (≈ 750 GHz/s) |
| Kích thước (W×H×D) | 450 × 250 × 485 mm |
| Khối lượng | 23 kg |
| Nguồn cấp | 115–230 VAC, 350 W |
Ứng dụng tiêu biểu
-
Đo và tái tạo tín hiệu quang coherent (400G / 800G / 1.6T).
-
Phân tích điều chế IQ / QPSK / QAM / OFDM trong hệ thống truyền dẫn.
-
Đánh giá laser hẹp, ECL, ICL, QCL – đo chirp và phase noise.
-
Đo đặc tính linh kiện quang tử: FBG, AWG, WSS, ROADM, modulators.
-
Nghiên cứu dispersion, birefringence, polarization dynamics.
-
Thiết kế và kiểm định hệ thống photonic integrated circuits (PICs).
So sánh nhanh: OSA-AP6 vs OCSA-AP6
| Đặc điểm | OSA-AP6 | OCSA-AP6 |
|---|---|---|
| Đo biên độ | ✅ Có | ✅ Có |
| Đo pha (phase) | ❌ Không | ✅ Có |
| Phân tích điều chế IQ | ❌ | ✅ |
| Polarization analysis | Có | Có (mở rộng 3D) |
| Ứng dụng | Laser, Filter, Amplifier test | Coherent, IQ, Vector analysis |
| Dynamic range | 89 dB | 87 dB |
| Dải bước sóng | 1260–1700 nm | 1260–1700 nm |
Hãng sản xuất: APEX Technologies (France)
📦 Xuất xứ: Pháp
🔗 Tài liệu chính hãng: APEX OCSA-AP6 Datasheet
