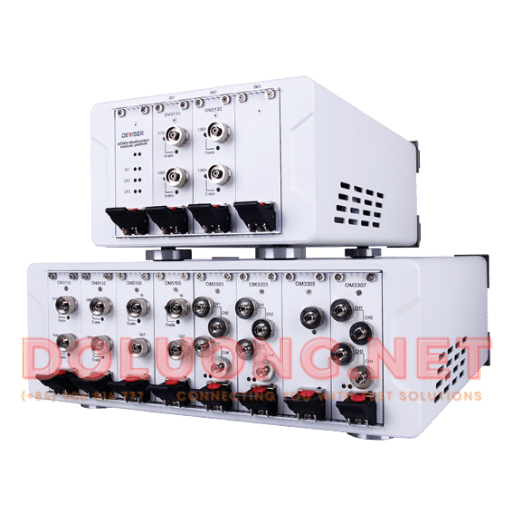

Deviser AE905/908 – Thiết bị đo quang mô-đun 400G/800G DWDM
Mô tả
Deviser AE905/AE908 Multifunction Modular Platform được thiết kế cho nhu cầu đo quang học chính xác cao trong sản xuất và nghiên cứu.
Hệ thống hỗ trợ nhiều module chức năng (laser source, optical power meter, attenuator, switch…) giúp người dùng cấu hình linh hoạt theo từng ứng dụng – từ kiểm tra transceiver tốc độ cao 400G/800G, đo LiDAR, đến phân tích linh kiện DWDM.
Với giao diện Ethernet/RS-232, nền tảng AE905/908 dễ dàng tích hợp vào hệ thống kiểm định tự động (ATE) hoặc phòng thí nghiệm quang học.
So với các hệ như Viavi MAP-300, AE905/908 cung cấp giải pháp tương đương về tính mô-đun và độ chính xác, nhưng có ưu điểm thiết kế gọn, chi phí đầu tư thấp hơn.
Tính năng nổi bật
-
Hệ thống mô-đun linh hoạt, hỗ trợ thay nóng (hot-swap) để thay module nhanh chóng.
-
Hỗ trợ đa dạng module: laser source, power meter, attenuator, optical switch, OLTS, return loss module.
-
Giao tiếp chuẩn công nghiệp: Ethernet, RS-232, tương thích phần mềm đo tự động.
-
Độ chính xác cao, ổn định, tốc độ đáp ứng nhanh – phù hợp cho sản xuất hàng loạt.
-
Giải pháp thay thế hiệu quả cho nhiều thiết bị độc lập, giúp giảm chi phí đầu tư.
Ứng dụng
-
Kiểm tra sản xuất transceiver 400G/800G, module QSFP, CFP.
-
Đo, hiệu chuẩn và phân tích linh kiện LiDAR hoặc cảm biến quang.
-
Kiểm tra linh kiện DWDM, AWG, filter, coupler, splitter.
-
Đo suy hao, phản xạ, công suất quang trong QA/QC nhà máy cáp quang.
-
Nghiên cứu quang tử, laser và hệ thống đo đa kênh trong R&D Photonics Lab.
Thông số kỹ thuật chính
| Mục | AE905 | AE908 |
|---|---|---|
| Số slot | 1 điều khiển + 3 chức năng | 8 chức năng |
| Giao diện điều khiển | Ethernet, RS-232 | Ethernet, RS-232 |
| Loại module hỗ trợ | OPM, OLS, VOA, Switch, OLTS | OPM, OLS, VOA, Switch, OLTS |
| Ứng dụng tiêu biểu | 400G/800G, LiDAR, DWDM | R&D + kiểm định hàng loạt |
| Khả năng thay module nóng | Có | Có |
🧩 Các module tương thích (và chức năng)
Hệ thống Deviser AE905/AE908 Multifunction Modular Platform hoạt động theo nguyên tắc “modular photonic test system”, nghĩa là các module được lắp vào khung để tạo thành các bộ đo chuyên dụng khác nhau.
Dưới đây là các nhóm module thường dùng, tương thích với nền tảng này (tham khảo theo thông lệ thiết bị đo quang của Deviser):
| Nhóm Module | Ví dụ (Model Series) | Chức năng & Ứng dụng chính |
|---|---|---|
| 1. Optical Power Meter (OPM) | OM330X series | Đo công suất quang đầu ra (dBm, µW) ở nhiều bước sóng; dùng trong đo suy hao, kiểm tra tín hiệu transceiver, kiểm chuẩn công suất phát. |
| 2. Stable Laser Source (OLS) | OM3130, OM3100 series | Cung cấp nguồn laser ổn định tại các bước sóng 1310/1550/1625 nm hoặc tùy chọn; sử dụng để kích linh kiện quang học, đo suy hao và kiểm định thiết bị truyền dẫn. |
| 3. Optical Variable Attenuator (VOA) | OM516X series | Điều chỉnh suy hao quang có kiểm soát; mô phỏng suy hao tuyến, kiểm tra dải động thiết bị thu/phát, cân chỉnh công suất trước phép đo. |
| 4. Optical Switch / Multiplexer | SW310X series | Chuyển mạch hoặc phân kênh quang học giữa nhiều đường vào/ra; phục vụ cho hệ đo đa kênh hoặc dây chuyền kiểm định tự động. |
| 5. Optical Loss / Return Loss Test Module (OLTS/RL) | OL5000 series | Đo suy hao tổng hoặc suy hao phản xạ; dùng trong kiểm định cáp, patchcord, hoặc module quang có connector. |
| 6. Control / Communication Module | CM900 | Điều khiển khung, xử lý dữ liệu, giao tiếp Ethernet, RS-232; có thể đồng bộ với phần mềm đo tự động hoặc hệ ATE. |
Các module này có thể lắp linh hoạt tùy cấu hình:
-
AE905: 1 slot điều khiển + 3 slot chức năng (tổng 4).
-
AE908: 8 slot chức năng, phù hợp cho kiểm tra hàng loạt trong dây chuyền sản xuất.
