Mô tả

Thông số kỹ thuật chính

1. Nguồn Laser

• Loại: Helium-Neon (He-Ne), Zeeman split two-frequency

• Bước sóng chân không: 632.991354 nm

• Độ chính xác bước sóng: ±0.1 ppm (±0.02 ppm với tùy chọn hiệu chuẩn nhà máy)

• Độ ổn định: ±0.002 ppm (1 giờ), ±0.02 ppm (trọn đời)

• Công suất phát: ≥180 µW (Class II Laser Product)

• Thời gian ổn định: <10 phút (4 phút điển hình)

2. Đo Linear & Diagonal

• Dải đo:

  • Tối đa 40 m (linear optics)

  • Tối đa 80 m (long range option)

• Độ phân giải:

  • 1 nm (linear optics)

  • 0.5 nm (plane mirror optics)

  • 0.25 nm (high resolution plane mirror)

• Độ chính xác (vacuum): ±0.02 ppm

• Vận tốc trục tối đa: đến ±1 m/s

3. Đo góc (Pitch / Yaw)

• Dải đo: ±10° đến ±20° (tùy cấu hình)

• Độ phân giải: 0.005 arc-seconds

• Độ chính xác: ±0.2% giá trị hiển thị

4. Straightness / Flatness / Squareness

• Straightness range:

  • 0.1 – 3 m (short range)

  • 1 – 30 m (long range)

• Độ phân giải: 0.01 µm (short range), 0.1 µm (long range)

• Flatness accuracy: ±0.2% giá trị hiển thị

5. Rotary Axis (tùy chọn 55290A)

• Độ chính xác indexing: 0.5 arc-sec band + 0.2% reading

• Step size: 1°

• Hỗ trợ đo nhiều vòng quay

---

Các module tích hợp trong hệ 5530

1️⃣ Thành phần lõi bắt buộc

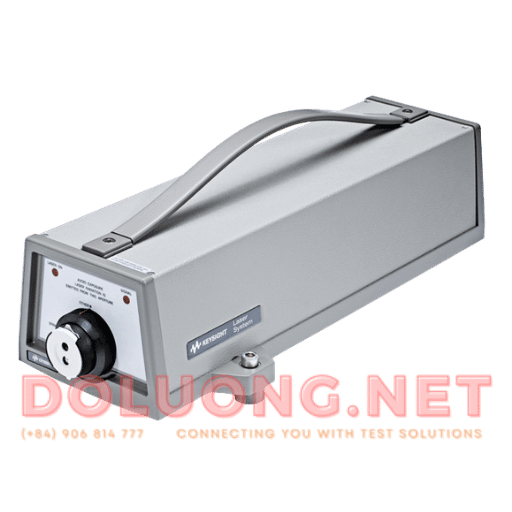

• 5519A hoặc 5519B Laser Head

• E1735A USB Axis Module

• E1736A USB Sensor Hub

• PC & phần mềm điều khiển

---

2️⃣ Module bù môi trường (khuyến nghị sử dụng)

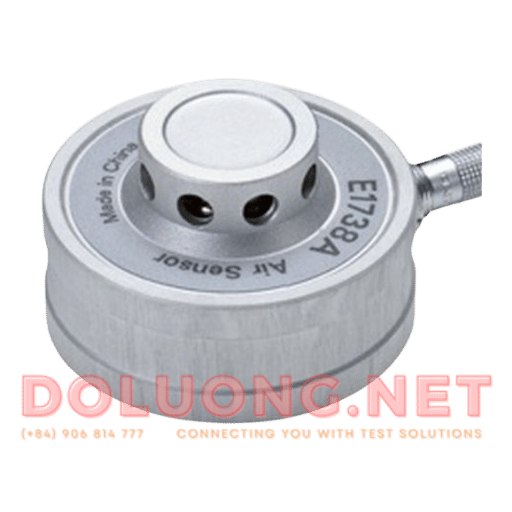

• E1738A Air Sensor (nhiệt độ, áp suất, độ ẩm)

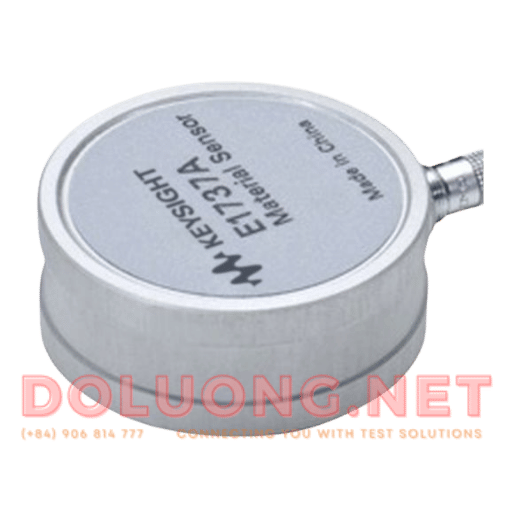

• E1737A Material Temperature Sensor (1–3 cảm biến)

• Cáp kết nối E1739A/B/C/D

---

3️⃣ Bộ optics theo từng mục đích đo

🔹 Đo hành trình tuyến tính (Linear)

• 10766A Linear Optics

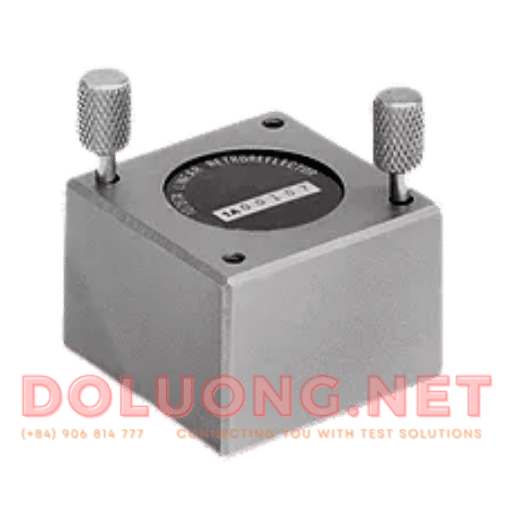

• 10767A Retroreflector

🔹 Đo độ phân giải cao (Plane Mirror)

• 10706A/B Plane Mirror Optics

• 10716A High Resolution Plane Mirror

🔹 Đo góc (Angular)

• 10770A Angular Interferometer

• 10771A Angular Reflector

🔹 Đo độ thẳng & vuông góc

• 10774A Short Range Straightness Optics

• 10775A Long Range Straightness Optics

• 10776A Straightness Mount

• 10777A Optical Square

🔹 Đo độ phẳng

• 10773A Flatness Mirror

• 10759A Foot Spacing Kit

🔹 Đo bàn xoay / spindle

• 55290A Angular Position Measurement Kit

---

Gợi ý cấu hình theo mục đích sử dụng

🔹 Cấu hình 1 – Hiệu chuẩn CNC 3 trục cơ bản

Phù hợp: Nhà máy gia công cơ khí
Bao gồm:

• 5519A/B Laser Head

• E1735A + E1736A

• E1738A Air Sensor

• 10766A Linear Optics

• 10767A Retroreflector

→ Đo sai số positioning, repeatability, backlash

---

🔹 Cấu hình 2 – Phân tích sai số hình học nâng cao

Phù hợp: Trung tâm QA hoặc nhà máy chính xác cao
Bao gồm thêm:

• Plane Mirror Optics (10706A/B)

• Angular Optics (10770A + 10771A)

• Straightness Optics (10774A hoặc 10775A)

→ Đo pitch, yaw, straightness, squareness

---

🔹 Cấu hình 3 – Full Metrology Lab

Phù hợp: Trung tâm kiểm định / R&D
Bao gồm đầy đủ:

• Toàn bộ cấu hình 2

• 55290A Rotary Kit

• Bộ Flatness measurement

→ Đo toàn bộ sai số tuyến tính, góc, vuông góc, bàn xoay 4th/5th axis

---

Ứng dụng

• Hiệu chuẩn máy CNC 3–5 trục

• Hiệu chuẩn máy CMM

• Đánh giá sai số động học (dynamic positioning error)

• Đo độ thẳng, độ phẳng, độ vuông góc hệ trượt

• Hiệu chuẩn bàn xoay chính xác cao

• Phòng lab cơ điện tử & precision engineering

---
