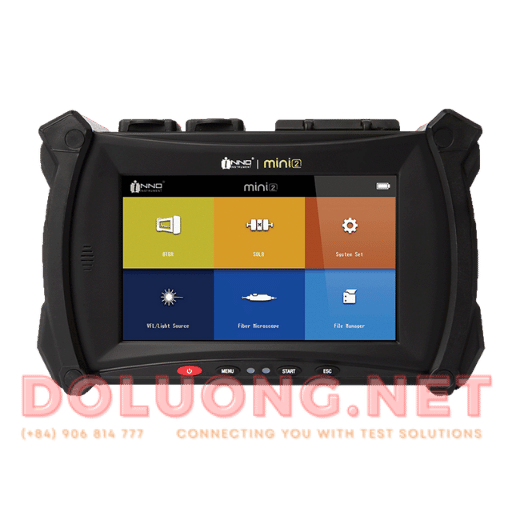

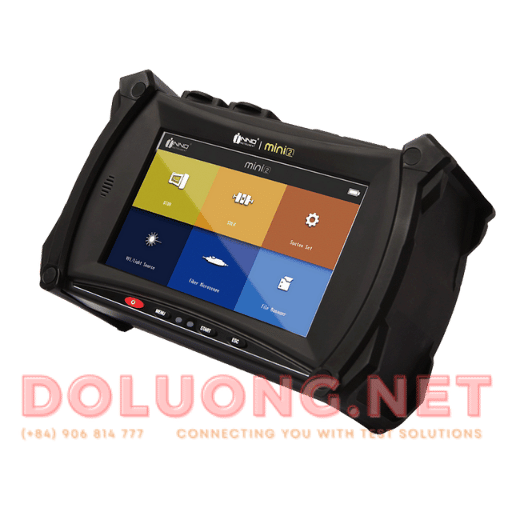

Máy đo OTDR INNO Mini2
INNO Mini2 là dòng OTDR mini cầm tay siêu gọn của hãng INNO Instrument, được thiết kế chuyên biệt cho thi công, kiểm tra và bảo trì mạng FTTH / FTTx / LAN Access.
Với kích thước nhỏ – trọng lượng nhẹ – pin lâu, Mini2 trở thành lựa chọn lý tưởng cho kỹ sư hiện trường cần thiết bị đo cơ động, dễ dùng nhưng vẫn chính xác cao.
Mô tả
🔹 Tính năng nổi bật
-
Nhỏ gọn nhưng mạnh mẽ:
-
Trọng lượng chỉ 310 g, dễ dàng mang theo túi dụng cụ hoặc leo trụ.
-
Thời lượng pin tới 15 giờ cho cả ngày làm việc ngoài hiện trường.
-
Khởi động nhanh, thao tác bằng phím bấm vật lý tiện dụng.
-
-
Hiệu năng đo chuẩn xác:
-
Dải động 30 – 37 dB (tùy model), phù hợp cho mạng FTTH / PON / LAN.
-
Hỗ trợ PON Test Mode đo qua splitter đến 1×64 nhánh.
-
Độ chính xác cao với event dead zone ≤ 0.8 m, attenuation dead zone ≤ 4 m.
-
-
Đa chức năng trong một thiết bị:
-
OTDR + Power Meter + Light Source + VFL (tùy model).
-
Chế độ đo tự động (Auto Test): chỉ cần 1 nút bấm, kết quả hiển thị trực quan dạng PASS/FAIL.
-
Chế độ Real-Time: theo dõi trực tiếp khi đấu nối hoặc xử lý sự cố.
-
-
Giao diện trực quan:
-
Màn hình LCD 3.5 inch, hiển thị rõ nét ngoài trời.
-
Hỗ trợ nhiều ngôn ngữ, trong đó có tiếng Việt.
-
Hiển thị dạng sóng (trace view) và dạng bản đồ (map view).
-
-
Kết nối & lưu trữ:
-
Giao tiếp USB để truyền dữ liệu và cập nhật firmware.
-
Lưu kết quả đo dạng .SOR hoặc .PDF, dễ phân tích và chia sẻ.
-
Tương thích phần mềm PC INNO OTDR Viewer để xử lý và in báo cáo.
-
🔹 Cấu hình và thông số kỹ thuật chính
| Thông số | Mini2-SM | Mini2-PON | Mini2-Quad |
|---|---|---|---|
| Bước sóng OTDR | 1310 / 1550 nm | 1310 / 1490 / 1550 nm | 850 / 1300 / 1310 / 1550 nm |
| Dải động (dB) | 37 / 35 | 37 / 35 | 26 / 24 / 37 / 35 |
| Khoảng đo tối đa | 120 km | 120 km | 90 km |
| Event Dead Zone | ≤ 0.8 m | ≤ 0.8 m | ≤ 0.8 m |
| Attenuation Dead Zone | ≤ 4 m | ≤ 4 m | ≤ 4 m |
| Độ chính xác khoảng cách | ±(1 m + 2×10⁻⁵×khoảng cách) | ±(1 m + 2×10⁻⁵×khoảng cách) | ±(1 m + 2×10⁻⁵×khoảng cách) |
| Nguồn sáng (LS) | CW / 270 Hz / 1 kHz | CW / 270 Hz / 1 kHz | CW / 270 Hz / 1 kHz |
| Đo công suất quang (OPM) | Có | Có | Có |
| Nguồn laser nhìn thấy (VFL) | Có | Có | Có |
| Màn hình hiển thị | LCD 3.5” | LCD 3.5” | LCD 3.5” |
| Bộ nhớ trong | 8 GB | 8 GB | 8 GB |
| Pin hoạt động | 15 giờ | 15 giờ | 15 giờ |
| Trọng lượng | 310 g | 310 g | 310 g |
🔹 Ứng dụng
-
Lắp đặt và bảo trì mạng FTTH / PON / FTTx / LAN Access.
-
Kiểm tra và định vị lỗi sợi quang, đứt gãy, suy hao và phản xạ.
-
Đào tạo, hướng dẫn kỹ thuật viên đo kiểm mạng quang.
-
Phù hợp cho đơn vị thi công nhỏ, nhà mạng cấp xã/huyện, kỹ sư hiện trường, trung tâm đào tạo nghề quang học.
📍 Liên hệ tư vấn & báo giá
Email: sales@doluong.net
Hotline: 📞 0906 814 777
💬 Hỗ trợ tư vấn kỹ thuật, lựa chọn cấu hình phù hợp và báo giá chi tiết cho INNO Mini2.
