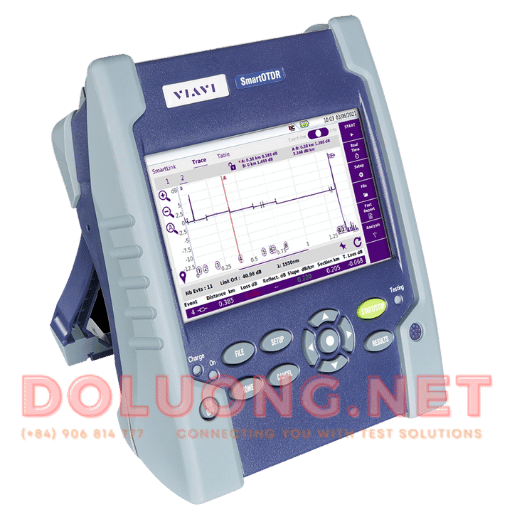

VIAVI SmartOTDR Series – Máy đo OTDR cầm tay

Mô tả

🔹 Tính năng nổi bật

• Tích hợp tất cả trong một thiết bị:

  • OTDR + Power Meter + Light Source + VFL + Fiber Scope.

  • Hỗ trợ SmartLink Mapper (SLM) – hiển thị kết quả dạng bản đồ trực quan, giúp phát hiện lỗi nhanh.

  • Phân tích tự động, đánh giá PASS/FAIL theo tiêu chuẩn ISO/IEC & TIA.

• Hiệu suất đo cao – linh hoạt cho mọi ứng dụng:

  • Dải động tối đa 41 dB, đo được tuyến quang đến 260 km.

  • Độ phân giải lấy mẫu 4 cm – phát hiện chi tiết mọi connector và splice.

  • Hỗ trợ PON Splitter 1×128, đo qua splitter mà không cần chuyển cổng.

  • Có phiên bản lọc 1625 nm / 1650 nm cho phép đo fiber đang hoạt động (live fiber test) mà không ảnh hưởng tín hiệu.

• Kết nối thông minh – làm việc linh hoạt:

  • Tích hợp Wi-Fi / Bluetooth / USB cho kết nối với smartphone, tablet hoặc PC.

  • Hỗ trợ phần mềm SmartAccess Anywhere – cho phép điều khiển từ xa, chia sẻ file, và huấn luyện trực tuyến.

  • Tự động tạo báo cáo FastReport.PDF, chia sẻ qua email hoặc cloud (StrataSync™).

• Thiết kế gọn gàng, pin siêu bền:

  • Màn hình cảm ứng 5″ hiển thị rõ nét ngoài trời.

  • Pin Li-ion hoạt động tới 17 giờ liên tục, chuẩn công nghiệp Telcordia GR-196.

  • Trọng lượng dưới 0.9 kg, có thể đeo dây đeo cổ, lý tưởng cho đo hiện trường.

• Tự động hóa quy trình đo (Test Process Automation – TPA):

  • Tự động tạo job, hướng dẫn thao tác, lưu trữ kết quả có tọa độ GPS và chữ ký người đo.

  • Giảm sai sót thủ công, nâng cao tốc độ nghiệm thu và chất lượng báo cáo.

Xem thêm: VIAVI OLS-85 – Nguồn phát quang đa bước sóng và VIAVI OLP-85 – Máy đo công suất quang dải cao +26 dBm

Xem thêm: OTDR PH500 + OPM-C + Light Source + VFL của PhotonicsHome

🔹 Cấu hình các model

🔹 Thông số kỹ thuật chính

• Dải đo OTDR: 0.1 – 260 km

• Độ chính xác khoảng cách: ±(1 m + 2×10⁻⁵ × khoảng cách)

• Event Dead Zone: 0.8 – 1.35 m | Attenuation Dead Zone: 2.5 – 4 m

• Độ tuyến tính suy hao: ±0.04 dB/dB

• Công suất nguồn sáng: −3.5 dBm (CW mode) | Độ ổn định: ±0.05 dB/8h

• Power Meter: dải đo −55 đến +23 dBm (1310–1650 nm)

• Kết nối: 2× USB, Mini-USB, Wi-Fi, Bluetooth (BLE)

• Kích thước: 175 × 138 × 57 mm | Trọng lượng: < 0.9 kg

• Thời gian pin: 17 giờ | Nhiệt độ hoạt động: −20 ~ +50 °C

🔹 Phần mềm & ứng dụng chuyên biệt

• FTTH-SLM: đo & phân tích mạng PON/FTTH tự động

• FTTA-SLM: cho hệ thống anten 4G/5G

• CABLE-SLM: đo hàng loạt tuyến cáp (multi-fiber test)

• LOOPBACK-OTDR: đo hai chiều (bi-directional) tự động

• SFP Protect Mode: tránh tắt thiết bị truyền dẫn khi đo tại 1650 nm

🔹 Ứng dụng

• Thi công, kiểm tra và bảo trì FTTH, PON, Metro, Core Network

• Đo tuyến quang dài, mạng 5G – Data Center – ODN / FTTx

• Kiểm tra chất lượng sợi, mối hàn, connector và splitter

• Phân tích suy hao, phản xạ và macro-bend cho toàn tuyến
