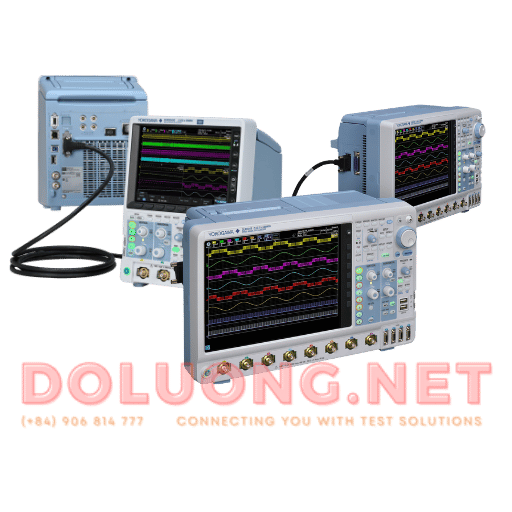

Máy hiện sóng Yokogawa DLM Series – High Definition & Mixed Signal Oscilloscope
Mô tả
Với hơn 100 năm kinh nghiệm trong lĩnh vực đo lường, Yokogawa Test & Measurement đã phát triển dòng DLM Series – thế hệ High Definition Oscilloscope và Mixed Signal Oscilloscope (MSO) mới nhất, phục vụ các yêu cầu kiểm thử khắt khe trong nghiên cứu, giáo dục và công nghiệp:
🔹 Độ phân giải 12 bit (tùy chọn 16 bit High-Resolution) – ghi nhận chi tiết nhiễu nhỏ, ringing và biến thiên tín hiệu.
🔹 Tốc độ lấy mẫu 2.5 GS/s, bộ nhớ 1 G point – lưu trữ tín hiệu dài mà không giảm độ chính xác.
🔹 Tính năng DLMsync – đồng bộ hai máy thành hệ thống 16 kênh.
🔹 Auto Setup thông minh – tự động nhận dạng bus CAN, LIN, SPI, UART, I²C, FlexRay…
🔹 Phân tích công suất nâng cao – tính tổn hao chuyển mạch, hiệu suất và sóng hài.
🔹 Màn hình cảm ứng trực quan, thao tác nhanh, khởi động tức thì.
🔹 Thiết kế gọn nhẹ, chống nhiễu cao, hoạt động ổn định trong môi trường công nghiệp hoặc R&D.
Các dòng model và thông số chính
| Dòng máy | Model | Kênh analog | Băng thông (-3 dB) | Tốc độ lấy mẫu | Độ phân giải | Bộ nhớ | Ứng dụng tiêu biểu |
|---|---|---|---|---|---|---|---|
| DLM5000HD Series | DLM5038HD / DLM5058HD | 8 ch | 350 / 500 MHz | 2.5 GS/s | 12-bit (16-bit HR mode) | 1 Gpoint | Phân tích đa kênh, đo inverter, ECU ô tô |
| DLM5034HD / DLM5054HD | 4 ch | 350 / 500 MHz | 2.5 GS/s | 12-bit | 1 Gpoint | R&D, thiết kế mạch tương tự & digital | |
| DLM3000HD Series | DLM3034HD / DLM3054HD | 4 ch | 350 / 500 MHz | 2.5 GS/s | 12-bit | 1 Gpoint | Dạng đứng, nhỏ gọn, phù hợp phòng lab |
| DLM5000 Series | DLM5034 / DLM5054 / DLM5038 / DLM5058 | 4–8 ch | 350 / 500 MHz | 2.5 GS/s | 8-bit (12-bit HR mode) | 500 Mpoint | Mixed Signal Oscilloscope đa dụng |
| DLM3000 Series | DLM3022 / DLM3032 / DLM3052 / DLM3034 / DLM3054 | 2–4 ch | 200–500 MHz | 2.5 GS/s | 8-bit | 500 Mpoint | Giá hợp lý, phù hợp đào tạo & kỹ thuật viên |
Chức năng và phân tích chuyên sâu
-
History Memory: lưu trữ tới 200.000 dạng sóng, truy xuất nhanh các sự kiện hiếm.
-
Phân tích Bus nối tiếp đa giao thức: CAN, LIN, CXPI, FlexRay, UART, SPI, I²C, PSI5.
-
Power Analysis (/G3): đo công suất, switching loss, sóng hài IEC61000.
-
FFT & Trend: biểu đồ phổ tần và thống kê dao động.
-
Trigger nâng cao: Edge, Pulse, Timeout, Pattern, Window, Serial Trigger, Runt, v.v.
Ứng dụng
-
Ô tô & điều khiển ECU – phân tích CAN/LIN/FlexRay, kiểm thử bus truyền thông.
-
Điện tử công suất – phân tích chuyển mạch, hiệu suất inverter.
-
R&D và phòng thí nghiệm – hiển thị đa dạng, hỗ trợ IS8000 cho đồng bộ đa thiết bị.
-
Giáo dục kỹ thuật – công cụ trực quan cho giảng dạy và nghiên cứu tín hiệu.
Phụ kiện & phần mềm đi kèm
-
Probes chính hãng: PBDH0500, PBDH0400, PBC100, PBL100, PBL250…
-
Cáp đồng bộ DLMsync (701982), logic probe và current probe đầy đủ.
-
Phần mềm IS8000 / IS8002: điều khiển, lưu dữ liệu, đồng bộ IEEE1588.
Liên hệ báo giá & tư vấn kỹ thuật
📍 Website: www.doluong.net
✉️ Email: sales@doluong.net
📞 Hotline: 0906 814 777
💬 Doluong.net cung cấp thiết bị đo lường chính hãng Yokogawa, bao gồm máy hiện sóng, OTDR, OSA và các thiết bị kiểm thử quang điện tử phục vụ cho nghiên cứu, sản xuất và ứng dụng công nghiệp viễn thông – điện tử công suất – R&D phòng lab.
