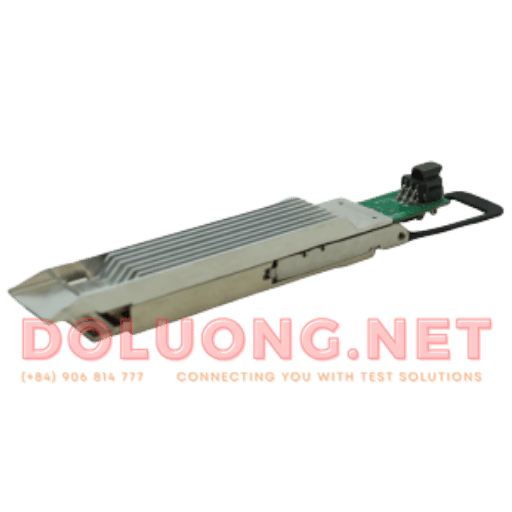

MultiLane ML4064-XD-TL – OSFP-XD Thermal Load & Power Emulation Module (CMIS-Compliant)

Mô tả

Tổng quan & định vị sản phẩm

ML4064-XD-TL là module thay thế transceiver OSFP-XD thật trong quá trình test, hoạt động như thermal load chủ động:

• Giả lập công suất tiêu thụ thực tế của module OSFP-XD

• Mô phỏng phân bố nhiệt trên PCB & vỏ module

• Kiểm tra khả năng cấp nguồn, làm mát và độ ổn định firmware/host

👉 Lưu ý: ML4064-XD-TL không thực hiện high-speed electrical loopback, mà tập trung hoàn toàn vào thermal & power validation.

---

Đặc tính nổi bật (theo datasheet chính hãng)

🔥 Thermal Load & Power Emulation lên đến 44 W

• Giả lập toàn bộ power class OSFP-XD (0 → 44 W)

• 16 thermal spots độc lập, mỗi spot 4 W

• Tối đa 11 spot hoạt động đồng thời

• Phân bố spot tương ứng layout nhiệt thực tế của transceiver

→ Cho phép mô phỏng hot-spot, stress test hệ thống làm mát và airflow.

---

🌡️ Giám sát nhiệt độ đa điểm – cấp độ module

• 7 cảm biến nhiệt độ tích hợp:

  • 4 cảm biến trên PCB

  • 3 cảm biến trên vỏ (shell)

• Dải đo hợp lệ: -40 °C → +125 °C

• Độ phân giải nhiệt: 1/256 °C

• Hỗ trợ alarm & warning thresholds

---

⚡ Giám sát & bảo vệ nguồn

• Đo điện áp cấp VCC với độ phân giải 0.1 mV

• Ngưỡng cảnh báo & alarm cho voltage

• Cut-off temperature:

  • Mặc định 100 °C

  • Lập trình qua I²C

  • Tự động tắt toàn bộ thermal spot khi quá nhiệt

---

🔌 Điều khiển & giao tiếp CMIS / I²C

• Tuân thủ CMIS standard cho OSFP-XD

• Điều khiển qua:

  • I²C từ host connector

  • I²C từ pin header phía sau

• EEPROM & memory map đầy đủ:

  • Vendor info

  • Power characteristics

  • Temperature / voltage telemetry

  • User-programmable NVR

---

🧩 Cơ khí & form factor chuẩn OSFP-XD

• OSFP-XD MSA form factor

• Tương thích mọi cổng OSFP-XD tiêu chuẩn

• Nhiều tùy chọn vỏ (shell options):

  • Open Top Fin / Closed Top Heat Sink

  • Flat Bottom / Fin Bottom
    → Phù hợp test trong khác nhau về airflow & heatsink design

---

Ứng dụng điển hình

• Validation Data Center switch OSFP-XD

• Test NIC / line card trước khi gắn module quang thật

• Thermal stress test & airflow verification

• Production test & burn-in

• Firmware & CMIS compliance testing

• Field troubleshooting (thay thế transceiver thật)

---

Bảng thông số kỹ thuật tổng hợp

---

Model & tùy chọn đặt hàng

ML4064-XD-TL – OSFP-XD Thermal Load Module

Tùy chọn vỏ:

• ML4064-XD-TL2-A – Open Top Fin / Flat Bottom

• ML4064-XD-TL2-B – Closed Top Heat Sink / Flat Bottom

• ML4064-XD-TL2-C – Open Top Fin / Fin Bottom

• ML4064-XD-TL2-D – Closed Top Heat Sink / Fin Bottom

---

Hướng dẫn lựa chọn nhanh

• Cần test nguồn & nhiệt OSFP-XD → ML4064-XD-TL

• Cần giả lập công suất cao (≥ 30 W) → Bắt buộc dùng thermal load

• Test airflow / heatsink → Chọn đúng shell option

• Firmware & CMIS debug → ML4064-XD-TL thay thế module thật, an toàn & lặp lại cao

---

Tài liệu | Datasheet

Vui lòng liên hệ để nhận datasheet chính hãng, technical reference và hướng dẫn cấu hình I²C chi tiết cho ML4064-XD-TL.

---
