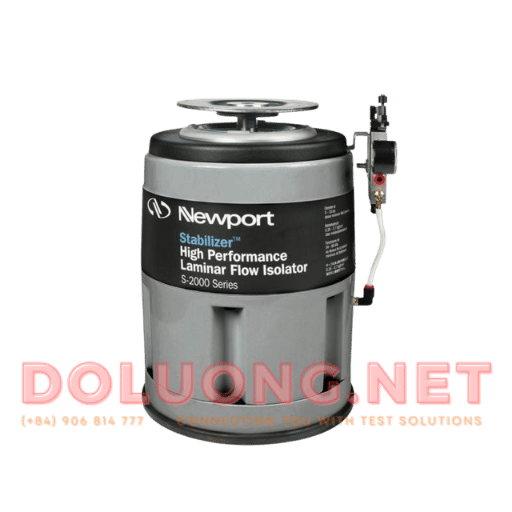

Newport S-2000AN – Non-Magnetic Pneumatic Vibration Isolators
Mô tả
Đặc tính nổi bật
🧲 Phi từ tính – phù hợp cho RPR-N Non-Magnetic Table Tops
-
Toàn bộ cấu trúc sử dụng aluminum, 316 stainless steel và linh kiện low-magnetic.
-
Loại bỏ ảnh hưởng nhiễm từ đối với thí nghiệm từ trường nhạy.
⚡ Hiệu năng cách ly cao cấp – tương đương S-2000A
-
Vertical resonance: 1 Hz.
-
Horizontal resonance: 1.5 Hz.
-
Isolation: 94–98% (vertical) và 85–95% (horizontal) tại 5–10 Hz.
-
Là chân cách ly hiệu suất cao nhất của Newport cho môi trường phi từ tính.
🏛 Hybrid Chamber – hạ thấp natural frequency
-
Thiết kế 2 buồng hybrid độc quyền làm tăng compliance volume.
-
Tăng độ ổn định và hiệu năng cách ly rung so với buồng single-chamber.
🌪 Laminar Flow Damping – triệt rung nhanh
-
Đĩa laminar flow tạo lực damping cao → giảm amplification tại resonance.
-
Tối ưu dải cách ly tần số trung bình và thời gian ổn định.
🎯 Trifilar Pendulum Horizontal Isolation
-
Hệ treo pendulum không ma sát, nhúng dầu giảm chấn.
-
Tự căn chỉnh (self-centering) và loại bỏ sai số vị trí sau khi bị rung.
📏 Automatic Re-Leveling – chính xác cao
-
Hệ thống IPV-S1 leveling valve.
-
Độ chính xác cân bằng lại ±0.010 in (tuỳ chọn high-precision ±0.002 in).
-
Tự động phục hồi độ cao chuẩn sau nhiễu động.
🛠 Điều chỉnh chiều cao ±1.3 inch
-
Không cần dùng shim, dễ ghép nhiều table-top hoặc cân bằng hệ lab.
-
Thân thiện khi lắp đặt và nâng cấp.
🔒 SafeLock™ – kết nối bàn an toàn
-
Gắn bàn – chân chắc chắn, chống xê dịch.
-
Tương thích Earthquake Restraint Kit (chuẩn IBC/CBC).
Ứng dụng điển hình
-
Optical Table RPR-N (non-magnetic)
-
Quantum optics, ion trapping, atomic physics
-
Magnetically sensitive imaging setups
-
AFM, confocal, interferometry
-
Semiconductor inspection & nanoscale metrology
-
Vacuum chamber & optical systems cần chân phi từ tính
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Loại | Non-Magnetic Pneumatic Isolator |
| Tải trọng mỗi chân | 2000 lb (900 kg) |
| Vertical resonance | 1 Hz |
| Horizontal resonance | 1.5 Hz |
| Vertical isolation | 94% @ 5 Hz / 98% @ 10 Hz |
| Horizontal isolation | 85% @ 5 Hz / 95% @ 10 Hz |
| Height adjustment | +1.09 / –0.25 in |
| Re-leveling | Tự động |
| Float height indicator | Có |
| Self-centering | Có |
| Vật liệu | Aluminum, 316 SS, 304 SS (phi từ tính) |
Model tiêu biểu
Isolator đơn (Single Units)
-
S-2000AN-116 (16 in)
-
S-2000AN-119.5
-
S-2000AN-122
-
S-2000AN-123.5
-
S-2000AN-128
Bộ 4 chân (Set of 4)
-
S-2000AN-416 (16 in)
-
S-2000AN-419.5
-
S-2000AN-422
-
S-2000AN-423.5
-
S-2000AN-428
