Tabor Lucid LS-Series – Bộ tạo tín hiệu RF 3–12GHz
Mô tả

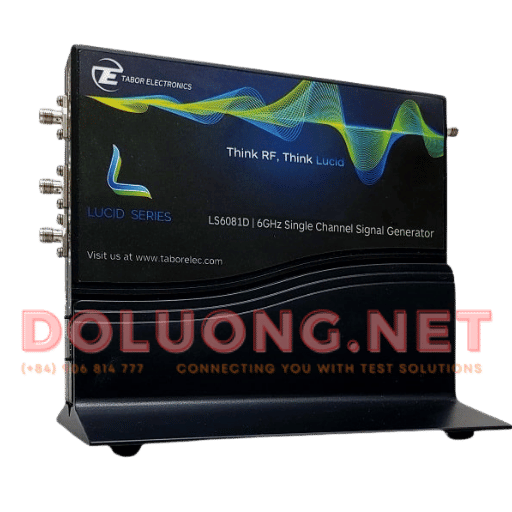

Tabor Lucid LS-Series (LS3081D / LS6081D / LS1291D) là bộ tạo tín hiệu RF analog dải 3GHz, 6GHz và 12GHz, dùng chung nền tảng phần cứng với độ tinh khiết tín hiệu cao, nhiễu pha siêu thấp, tốc độ chuyển mạch nhanh và hỗ trợ đầy đủ các dạng điều chế. Thiết kế module nhỏ gọn phù hợp cho phòng R&D, hệ ATE, đo kiểm RF vi ba và ứng dụng OEM trong sản xuất.
TÍNH NĂNG KỸ THUẬT NỔI BẬT
1. Dải tần linh hoạt 3–12GHz (tùy model)
-
LS3081D: 9 kHz – 3 GHz
-
LS6081D: 9 kHz – 6 GHz
-
LS1291D: 9 kHz – 12 GHz
2. Nhiễu pha thấp – chuẩn cao cấp RF
-
–145 dBc/Hz @100 MHz, offset 10 kHz
-
1 GHz: –138 dBc (typ.)
-
12 GHz: –118 dBc (typ.)
3. Chuyển mạch <100 µs
-
Chuẩn: 500 µs
-
Tùy chọn FS: 100 µs
4. Hỗ trợ đầy đủ các dạng điều chế
-
AM, FM, PM
-
Pulse Modulation (PLS option)
-
Độ rộng xung nhỏ nhất 32 ns, rise/fall 15 ns
-
-
Pattern Modulation (PAT option)
-
Lên tới 2048 steps
-
-
Sweep: Frequency Step, Amplitude Step, List
5. Độ sạch tín hiệu cao
-
Harmonics đến –50 dBc
-
Non-harmonics đến –90 dBc (typ.)
6. Điều khiển đa dạng
Hỗ trợ GUI, MATLAB, Python, C++, LabVIEW, SCPI, DLL; tích hợp micro-USB & SPI hỗ trợ tích hợp OEM.
7. Kích thước module siêu gọn
-
12 × 16 × 2.5 cm, nặng 1 kg
-
Nguồn 12–12.6 VDC, 18–24 W
Xem thêm: Tabor Lucid LS-Series Portable – Bộ tạo tín hiệu RF 3–12GHz
TÙY CHỌN CẤU HÌNH
| Tùy chọn | Chức năng |
|---|---|
| FS – Fast Switching | Chuyển tần số 100 µs |
| PLS – Pulse Modulation | Điều chế xung độ rộng 32 ns |
| PAT – Pattern Modulation | 1–2048 steps |
| LP – Low Power Option | Công suất thấp tới –100 dBm |
| EMU Emulator Pack | Tương thích Keysight, R&S, Anapico |
Xem thêm: Tabor Lucid LS-Series Benchtop – Bộ tạo tín hiệu RF 3–12GHz
SO SÁNH 3 MODEL
| Model | Dải tần | Ứng dụng |
|---|---|---|
| LS3081D | 9 kHz – 3 GHz | IoT, thiết bị dân dụng |
| LS6081D | 9 kHz – 6 GHz | 5G Sub-6, radar nhẹ |
| LS1291D | 9 kHz – 12 GHz | EW, vi ba cao tần, aerospace |
Xem thêm: Tabor Lucid LS-Series Rackmount – Bộ tạo tín hiệu RF 3–12GHz đa kênh
ỨNG DỤNG
-
Đo kiểm RF cho phòng lab
-
Radar, EW, hàng không
-
Kiểm tra sản xuất thiết bị phát — thu
-
Hệ thống ATE tự động
-
Tích hợp OEM cho module RF
-
Nghiên cứu và phát triển tín hiệu vi ba
Xem thêm: Tabor Lucid-X Series – Bộ tạo tín hiệu vi ba 8–40GHz
THÔNG TIN LIÊN HỆ
📞 0906 814 777
✉️ sales@doluong.net
🌐 https://doluong.net
Doluong.net cung cấp các giải pháp đo kiểm quang học & RF, là đơn vị phân phối và đại lý ủy quyền của Tabor Electronics tại Việt Nam. Chúng tôi hỗ trợ tư vấn kỹ thuật, lựa chọn cấu hình thiết bị, cung cấp CO-CQ và tài liệu phục vụ mua sắm công & dự án doanh nghiệp.
