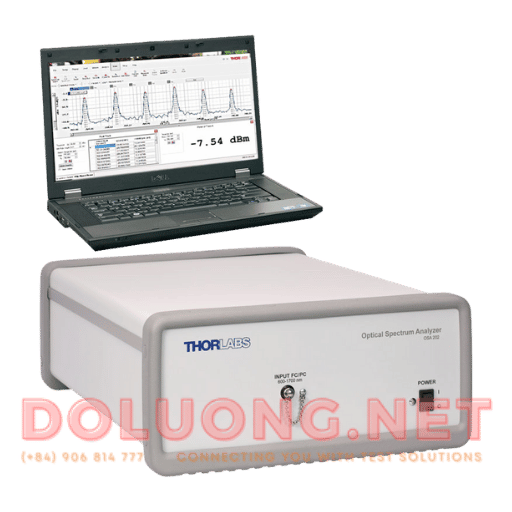

Thorlabs OSA202C – Optical Spectrum Analyzer (600–1700 nm)
Thorlabs OSA202C là máy phân tích phổ quang học Fourier Transform Optical Spectrum Analyzer, được thiết kế cho dải bước sóng 600 – 1700 nm, bao phủ vùng cận hồng ngoại (NIR), phù hợp cho các phép đo phổ của laser diode, LED, và nguồn quang trong viễn thông, cảm biến, và quang tử học.
Thiết bị mang đến độ chính xác cao, dải đo rộng, và khả năng hoạt động ổn định trong môi trường phòng thí nghiệm hoặc dây chuyền kiểm định quang học.
Mô tả
Tính năng nổi bật
-
🔹 Dải bước sóng mở rộng: 600 – 1700 nm, lý tưởng cho các ứng dụng NIR.
-
🔹 Độ phân giải cao: 7.5 GHz (0.25 cm⁻¹), đảm bảo đo phổ chi tiết cho cả nguồn hẹp và rộng.
-
🔹 Độ chính xác tuyệt đối: ±2 ppm trong chế độ Spectrometer, ±1 ppm trong Wavelength Meter.
-
🔹 Độ nhạy vượt trội: -65 dBm/nm (600–700 nm), -70 dBm/nm (700–1700 nm).
-
🔹 Hai cổng đầu vào quang học:
• FC/PC Fiber Input tương thích sợi đơn và đa mode.
• Free-space Input (Ø ≤ 6 mm) có laser căn chỉnh đỏ tích hợp giúp định hướng chính xác chùm tia. -
🔹 Phần mềm OSA chuyên dụng (tặng kèm laptop Windows) hỗ trợ LabVIEW, Python, C/C++ SDK.
-
🔹 Tùy chọn purging giúp loại bỏ đường hấp thụ hơi nước, đảm bảo phép đo chính xác hơn.
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Model | OSA202C |
| Wavelength range | 600 – 1700 nm |
| Spectral resolution | 7.5 GHz (0.25 cm⁻¹) |
| Spectral accuracy | ± 2 ppm |
| Wavelength Meter accuracy | ± 1 ppm |
| Spectral precision | 1 ppm |
| Sensitivity | -65 dBm/nm (600–700 nm); -70 dBm/nm (700–1700 nm) |
| Input power (max) | 10 mW (CW); damage threshold 20 mW |
| Input type | FC/PC fiber or free-space input (Ø ≤ 6 mm) |
| Optical Rejection Ratio | 30 dB |
| Operating temperature | 10 – 40 °C |
| Dimensions (W×H×D) | 320.3 × 149.2 × 474.7 mm |
| Power supply | 100 – 240 VAC, 47–63 Hz, 250 W |
Ứng dụng
-
Đo và phân tích phổ laser NIR, LED, và nguồn quang học trong viễn thông.
-
Hiệu chuẩn và kiểm định các linh kiện cảm biến, bộ lọc, và thiết bị photonics.
-
Ứng dụng trong phòng nghiên cứu quang học, quang phổ vật liệu, và sản xuất linh kiện quang tử.
Hãng sản xuất: Thorlabs (USA)
📦 Xuất xứ: Hoa Kỳ
🔗 Tài liệu tham khảo chính hãng: Thorlabs OSA202C – Official Page
