Tilt Platforms | Bàn nghiêng chỉnh góc quang học chính xác cao Newport (MKS Instruments)
Các Tilt Platforms của Newport | MKS Instruments cho phép điều chỉnh góc nghiêng (pitch và yaw) chính xác của các thiết bị quang học, gương, thấu kính hoặc detector.
Với cơ cấu vi chỉnh cơ học hoặc vi kế (micrometer head), bàn nghiêng Newport cung cấp độ nhạy cao tới vài cung giây (arc-sec), đảm bảo căn chỉnh chính xác trong các ứng dụng quang học, metrology, và photonics alignment.
Mô tả
Tính năng nổi bật
-
Cấu trúc 1 trục, 2 trục hoặc 3 trục tilt, cho phép điều chỉnh góc ±2° đến ±25°.
-
Độ nhạy điều chỉnh góc đạt 1 – 3 arc-sec, phù hợp cho căn chỉnh tinh.
-
Dẫn hướng chính xác với crossed-roller bearing hoặc kinematic pivot cho độ ổn định cao.
-
Một số model có lỗ xuyên (aperture) cho phép tia sáng đi qua tâm trục.
-
Có thể xếp chồng (stackable) nhiều tầng để tạo hệ Pitch-Yaw hoặc Multi-Axis Tilt.
-
Vật liệu thép không gỉ hoặc nhôm anodized, gia công bề mặt chính xác cao.
-
Hỗ trợ lắp micrometer head, adjustment screw hoặc actuator motorized.
Ứng dụng trong các lĩnh vực
-
Căn chỉnh hướng laser beam, gương phẳng, thấu kính, hoặc detector quang học.
-
Hiệu chỉnh polarizer, filter, wave plate trong hệ quang.
-
Định vị mẫu hoặc phần tử quang trong hệ giao thoa kế, interferometer, spectrometer.
-
Metrology, R&D, và photonics alignment cần độ chính xác góc cao.
-
Thiết lập multi-axis alignment platform trong lab hoặc dây chuyền sản xuất.

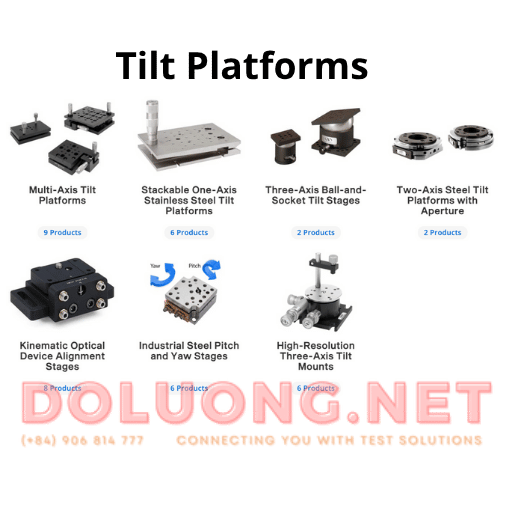

Các dòng Tilt Platform phổ biến của Newport
| Family | Số trục nghiêng | Dải góc | Độ nhạy | Đặc điểm nổi bật |
|---|---|---|---|---|
| Multi-Axis Tilt Platforms | 2 – 3 trục | ±2° – ±14° | 2 arc-sec | Cấu trúc linh hoạt, tilt đồng thời nhiều hướng |
| Stackable One-Axis Stainless Steel Tilt Platforms | 1 trục | ±2° – ±4° | 2 arc-sec | Xếp chồng tạo hệ pitch–yaw, vật liệu thép không gỉ |
| Three-Axis Ball-and-Socket Tilt Stages | 3 trục | ±25° | — | Điều chỉnh góc nhanh, phù hợp thiết bị quang nhỏ |
| Two-Axis Steel Tilt Platforms with Aperture | 2 trục | ±2° – ±10° | 2 arc-sec | Có lỗ xuyên quang học, độ ổn định cao |
| Kinematic Optical Device Alignment Stages | 2 – 3 trục | ±2° | 1.5 arc-sec | Hệ pivot kinematic, cực kỳ nhạy và chính xác |
| Industrial Steel Pitch and Yaw Stages | 2 trục | ±2.86° | 3 arc-sec | Dành cho công nghiệp và dây chuyền tự động |
| High-Resolution Three-Axis Tilt Mounts | 3 trục | ±2° – ±4° | 1 arc-sec | Độ phân giải cao, dành cho R&D và metrology |
Tổng cộng có ~39 sản phẩm trong 7 family, đáp ứng từ giải pháp lab nhỏ gọn đến nền tảng điều chỉnh góc cao cấp cho đo lường và sản xuất.
Hướng dẫn lựa chọn model phù hợp
-
🔹 Cần điều chỉnh góc tinh trong quang học: chọn Kinematic Optical Alignment Stage.
-
🔹 Ứng dụng tilt 2D (pitch/yaw): chọn Stackable One-Axis hoặc Two-Axis Tilt Platform.
-
🔹 Ứng dụng tilt 3D: chọn Multi-Axis Tilt hoặc High-Resolution 3-Axis Mount.
-
🔹 Cần góc nghiêng lớn (±25°): chọn Ball-and-Socket Tilt Stage.
-
🔹 Ứng dụng công nghiệp: chọn Industrial Steel Pitch & Yaw Stage.
Tài liệu tham khảo chính hãng
📘Multi-Axis Tilt Platforms
📘Stackable One-Axis Stainless Steel Tilt Platforms
📘Three-Axis Ball-and-Socket Tilt Stages
📘Two-Axis Steel Tilt Platforms with Aperture
📘Kinematic Optical Device Alignment Stages
📘Industrial Steel Pitch and Yaw Stages
📘High-Resolution Three-Axis Tilt Mounts
