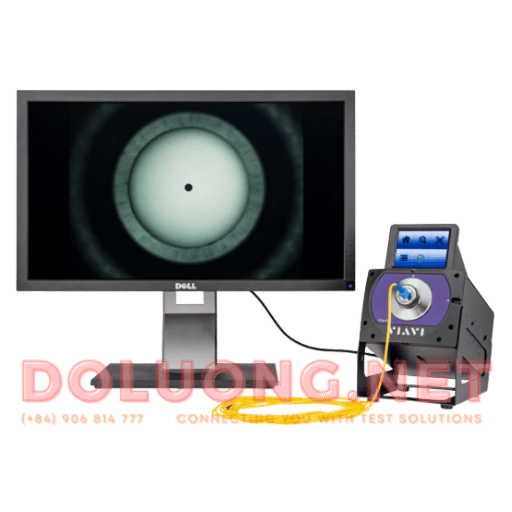

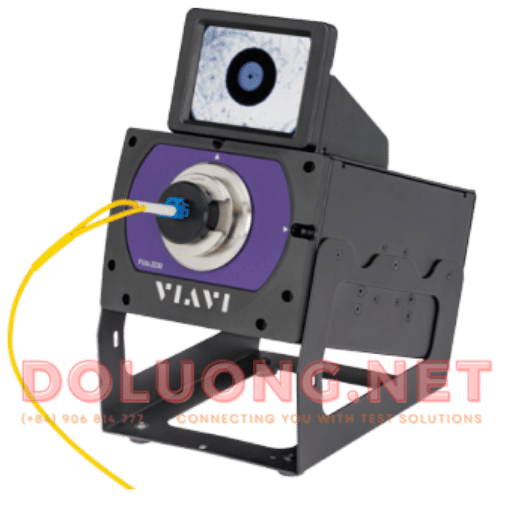

VIAVI FV Benchtop – Kính hiển vi kiểm tra đầu nối quang
VIAVI FV Benchtop Microscopes là dòng kính hiển vi chuyên dụng để kiểm tra bề mặt đầu nối quang (fiber connector end-face) trong phòng thí nghiệm quang học, dây chuyền sản xuất connector, cáp quang và thiết bị truyền dẫn quang.
Sản phẩm cung cấp khả năng phân tích tự động (automated analysis), lấy nét tự động (auto-focus), màn hình LCD tích hợp 3.5”, và phần mềm FiberChekPRO™ để đánh giá chất lượng đầu nối theo chuẩn IEC 61300-3-35.
Đây là thiết bị đạt chuẩn công nghiệp mà các nhà sản xuất hàng đầu trên thế giới tin dùng trong hơn 20 năm qua để kiểm soát chất lượng và chứng nhận đầu nối quang.
Mô tả
Đặc tính nổi bật
-
Kiểm tra nhanh, chính xác và tự động – phát hiện vết xước, hạt bụi, tạp chất và vùng lỗi với độ phân giải cao.
-
Phân tích tự động theo chuẩn IEC-61300-3-35, loại bỏ yếu tố chủ quan của người vận hành.
-
Tự động lấy nét (Auto-Focus) giúp giảm thời gian kiểm tra.
-
Phần mềm FiberChekPRO™:
-
Phân tích ảnh, xuất báo cáo Pass/Fail tự động.
-
Giao diện Job Mode và API cho tự động hóa dây chuyền.
-
Báo cáo HTML tương tác, lưu trữ kết quả kiểm tra.
-
-
Đầu nối FMAX SL Series:
-
Hỗ trợ hơn 40 loại adapter (SC, LC, FC, ST, E2000, MPO/MTP, SN, CS, MDC…).
-
Áp dụng công nghệ Shaped-Lighting™ – hiển thị đồng đều cả vùng ferrule và chamfer.
-
-
Tương thích FiberChekPRO™, Probe Microscope P5000i và CleanBlastPRO™.
-
Thiết kế nhỏ gọn, tiết kiệm không gian benchtop, hỗ trợ nhiều cổng giao tiếp (USB A/B, VGA, LAN).
Ứng dụng điển hình
-
Kiểm tra sau đánh bóng (Post-polish certification) và chứng nhận IEC.
-
Kiểm tra trong quy trình sản xuất: lắp ráp, đánh bóng, đo IL/RL, kiểm tra cực tính.
-
Phân tích độ sạch và chất lượng đầu nối quang trong dây chuyền sản xuất module, patchcord, ODC/MPO.
-
Kiểm tra phòng thí nghiệm, trung tâm dịch vụ, R&D, sản xuất thiết bị quang học.
Phiên bản & độ phóng đại
| Model | Độ phóng đại | Lấy nét | Ứng dụng chính | Tính năng đặc biệt |
|---|---|---|---|---|
| FVAi-2030 | 30× / Dual Magnification | Auto-Focus | Kiểm tra độ sạch bề mặt, toàn vùng ferrule | Wide FOV, Shaped-Lighting™, Chamfer Focus |
| FVAi-2400 | 400× / Dual Magnification | Auto-Focus | Đánh giá bề mặt đầu nối, chứng nhận IEC | Automated IEC Analysis, Scratch-View |
| FVAi-2400-L | 400× LWD | Auto-Focus | Kiểm tra đầu nối có chốt (MPO pinned) | Long Working Distance Optics |
| FVDi-2400 | 400× | Manual Focus | Dòng kinh tế cho kiểm tra chi tiết | Manual Focus Control |
| FVDi-2400-L | 400× LWD | Manual Focus | Đầu nối MPO pinned / ứng dụng đặc biệt | Long Working Distance Optics |
Thông số kỹ thuật chính
| Thông số | FVAi-2030 | FVAi-2400 / L | FVDi-2400 / L |
|---|---|---|---|
| Kích thước | 176 × 135 × 214 mm | 176 × 135 × 214 mm | 176 × 135 × 232 mm |
| Khối lượng | 3.1 kg | 3.25 kg | 3.0 kg |
| Cảm biến ảnh | 5 MP CMOS (2560×1920) | Giống nhau | Giống nhau |
| Màn hình | LCD 3.5” màu cảm ứng | — | — |
| Nguồn | 12 VDC 2 A (adapter đa chuẩn EU/UK/US/AU) | — | — |
| Đèn chiếu | LED xanh 100.000 giờ tuổi thọ | — | — |
| Kỹ thuật chiếu sáng | Coaxial Lighting | — | — |
| Độ phát hiện hạt | < 10 µm (2030) / < 0.5 µm (2400) | — | — |
| Cổng giao tiếp | 2 × USB A, 1 × USB B, VGA | — | — |
| Chứng nhận | CE, EN/IEC 61326, IEC 61300-3-35 compliant | — | — |
Kết nối & phần mềm
-
FiberChekPRO™ Software:
-
Automation API – tích hợp với MAP-300, PCT System, hoặc phần mềm quản lý nội bộ.
-
Job Mode – thiết lập chuỗi test cho multi-fiber (MPO/MTP).
-
Report HTML – ghi lại toàn bộ hình ảnh & tham số IEC cho mục đích chứng nhận.
-
-
Kết nối với thiết bị VIAVI khác:
-
Probe Microscope P5000i (soi thực địa).
-
Power Meter MP-60 / MP-80 (qua USB).
-
CleanBlastPRO™ (hệ thống làm sạch bằng khí).
-
Tài liệu | Datasheet
(Link đính kèm: FV Benchtop Microscopes Data Sheet – VIAVI Solutions)
