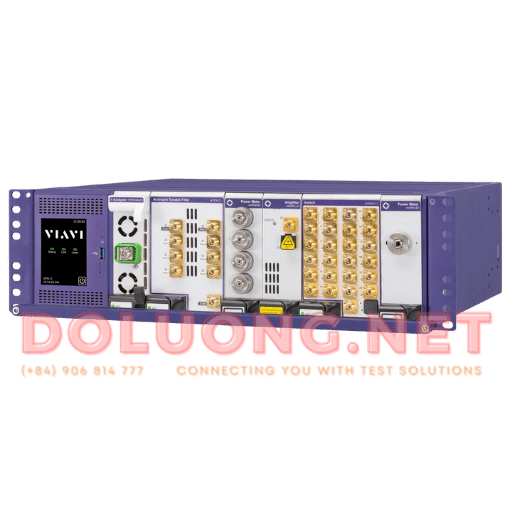

VIAVI MAP-300 – Nền tảng đo kiểm quang thế hệ 3 cho R&D

Mô tả

Điểm nhấn cho kỹ sư & nhà máy

• Giao diện web HTML: truy cập cục bộ hoặc qua Ethernet; Dashboard dạng widget cho từng cassette (mỗi slot = 1 widget), tùy biến mức chi tiết theo workflow.

• Điều khiển tại chỗ: bộ điều khiển thay thế tại hiện trường (field-replaceable) kèm LCD 3.5″ để cấu hình mạng/hệ thống, xem cảnh báo/nhật ký nhanh.

• I/O phong phú: Ethernet, 4 cổng USB host, cổng màn hình ngoài 15.6″, tùy chọn GPIB, USB-LAN expansion, LXI trigger bus.

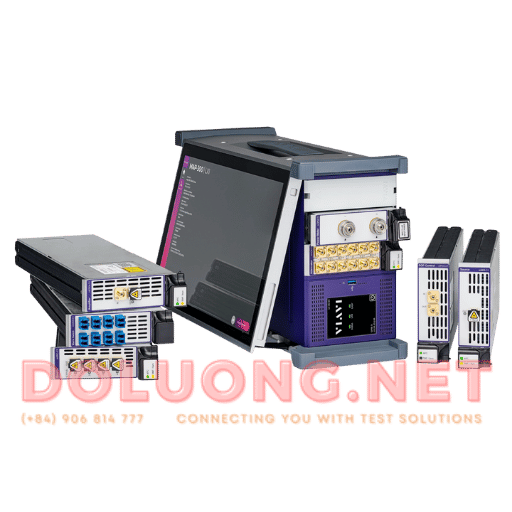

• Khả năng mở rộng: benchtop/rackmount/reverse-rack; MAP-330 (3 slot, 3U half-rack) & MAP-380 (8 slot, 3U full-rack), hot-swap cassette, tương thích ngược MAP-2xx.

• Tự động hóa chuẩn: SCPI/LXI qua TCP/IP, GPIB; IVI driver + simulation mode giúp phát triển/test script offline, giải phóng phần cứng.

Ứng dụng tiêu biểu

• Lab đo kiểm quang tổng hợp, DWDM/WSS test, OSNR/Polarization.

• Dây chuyền sản xuất thành phần quang: IL/RL, chiều dài & cực tính, swept-wavelength cho DWDM/ROADM, switching & routing nhiều cổng.

Cấu hình khung & thông số chính

Hệ sinh thái module (LightDirect™) — Model + Chức năng

Dưới đây là các cassette mô-đun tiêu biểu tương thích MAP-300; tất cả đều hot-swappable và điều khiển qua GUI/SCPI.

Nguồn quang & khuếch đại

• mTLG-C2: Laser DFB bước theo lưới ITU 50 GHz (C/L-band), tới 4 laser/module — thích hợp test WDM.

• mSRC-C2: Nguồn chuẩn telecom cố định (850/1300/1310/1490/1550/1625 nm) cho IL/continuity/calibration.

• mBBS-C1: Broadband ASE nguồn C/L-band phẳng phổ, ổn định.

• mSRC-C23000SA: SOA O-band độc lập phân cực, dùng làm khuếch đại bán dẫn.

Điều kiện tín hiệu

• mVOA-C1: VOA 1/2/4 kênh, tùy chọn power meter tích hợp; giải pháp attenuator chuẩn ngành >20 năm.

• mPCX-C1: Polarization scrambler/controller cho depolarization & test coherent 100G+.

• mTFX-C1: Tunable filter đa cổng đơn giản hóa quản lý tín hiệu 100G+ và hệ thống.

• mUTL-C1: Utility (coupler/splitter/mux-demux/band-pass/filter/blank) để xây cấu hình tùy biến.

Chuyển mạch & định tuyến

• mOSW-C1 / mISW: Optical switch 1×4…1×64, nổi bật về độ suy hao & lặp lại; tùy chọn internal power monitor, direction monitor, power trim.

• mOSX-C1: Cross-connect switch 16/32-port CC, any-to-any hoặc MxN linh hoạt.

Đo công suất & phổ

• mOPM-C1: Power meter 1/2/4 kênh, dải động tới 110 dB và hỗ trợ công suất vào tới +26 dBm (các phiên bản tùy ứng dụng).

• mHROSA-A1: High-Resolution OSA đạt sub-GHz resolution trong cassette 1 slot — gọn mà hiệu năng cao.

Giải pháp tích hợp (LightTest) — Ứng dụng + Khả năng

• PCT (Passive Connector Test): đo IL/RL, chiều dài & cực tính cho patchcord/connector nhiều chuẩn; có biến thể PCT-rm dành cho single-fiber (compliant EF cho MM).

• mSWS-C1 (Swept Wavelength System): đặc tính thụ động DWDM, ROADM & Circuit Packs (full wavelength characterization).

• OCETS Plus (Environmental Test): hệ kiểm thử môi trường thành phần quang, lõi là cặp switch 1×N custom-grade với IL/RL nền cao (ổn định).

Tùy chọn & phụ kiện MAP-300 (một phần)

• Plug-in module điều khiển: MAP-300AGPIB (GPIB), MAP-300ATRIG (LXI trigger), MAP-300AUSBLAN (USB-LAN expansion).

• Màn hình cảm ứng 15.6″ (1080p): MAP-300AKD; dock trực tiếp với MAP-330, dùng cáp với MAP-380.

• Controller & kit chuyển đổi: MAP-300CLD-B (controller), rack/bench conversion kits, hard case, retention bar…

Thông số môi trường & an toàn (tóm tắt)

• Nhiệt độ vận hành 0–50 °C; lưu trữ -30–60 °C; RH 5–85% không ngưng tụ.

• Tuân thủ IEC 60825-1, 21 CFR 1040.10/104.11 (laser notice 50) đối với các cassette có nguồn/laser (Class 3B/1M khi lắp trong mainframe).

Tài liệu | Datasheet

MAP-300 Third-Generation Platform Brochure & MAP-300 Data Sheet
