Yokogawa DL350 – ScopeCorder di động ghi và phân tích tín hiệu
Yokogawa DL350 Portable ScopeCorder là thiết bị ghi và phân tích tín hiệu DAQ di động thế hệ mới, kết hợp độ chính xác cao của data logger với tốc độ xử lý của digital oscilloscope.

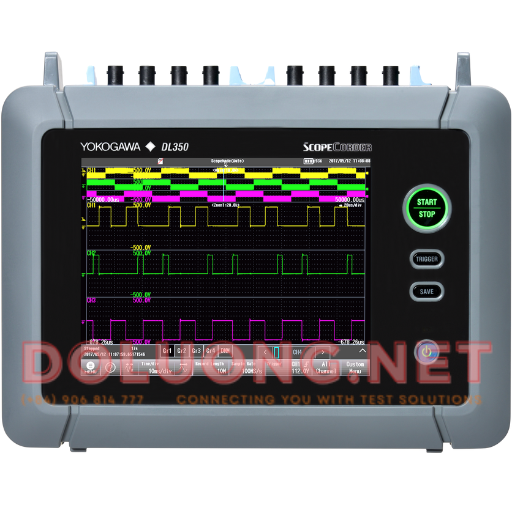

Thiết kế nhỏ gọn, tích hợp màn hình cảm ứng 8.4 inch, pin lithium-ion có thể tháo rời, và 2 khe cắm mô-đun input, giúp kỹ sư dễ dàng mang theo và đo đạc ở bất kỳ đâu — từ field test, bench test đến R&D lab.
DL350 sử dụng cùng hệ mô-đun với SL1000 Data Acquisition Unit, cho phép chia sẻ kênh, cấu hình, và dữ liệu phân tích.
Đây là giải pháp hoàn hảo cho các ứng dụng điện – cơ – điều khiển, đo áp, dòng, nhiệt, tín hiệu strain, CAN, LIN, Pulse, và các dạng sóng trong hệ thống công nghiệp, năng lượng, hoặc phương tiện giao thông điện.
Mô tả
Đặc tính nổi bật
⚡ Tốc độ cao – chính xác – linh hoạt đo đa kênh
-
Tốc độ lấy mẫu tối đa 100 MS/s, độ phân giải 16 bit, băng thông đầu vào 20 MHz.
-

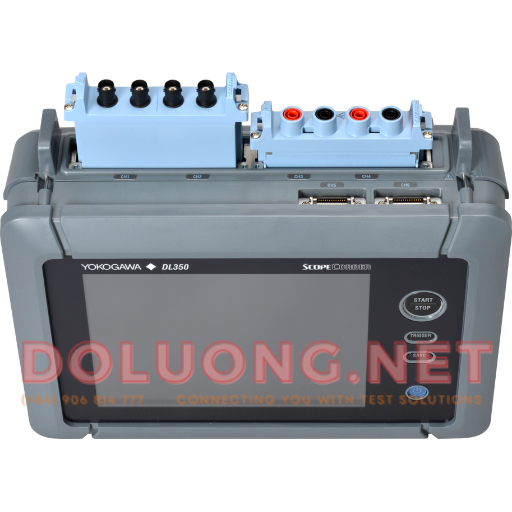

Hỗ trợ 2 khe mô-đun tương thích toàn bộ dòng 7202 Input Module (Voltage, Current, Strain, Temperature, CAN, LIN…).
-
Lưu trữ lên đến 5 Gpoints (internal) hoặc chức năng logging dài hạn tới 500 ngày khi ghi tần số thấp.
🔄 Ghi và phân tích nhiều dạng tín hiệu trong một thiết bị
-
Kết hợp oscilloscope và logger trong cùng hệ: ghi đồng thời dạng sóng nhanh (transient) và dữ liệu chậm (trend).
-
16 kênh analog, 16 kênh logic (digital), và giao thức CAN/LIN cho automotive.
-
Hỗ trợ trigger phức hợp, zoom waveform, FFT, RMS, Harmonic, và tính năng power measurement.
🧠 Phần mềm & kết nối thông minh
-
Hỗ trợ phần mềm Xviewer và IS8000 để phân tích dữ liệu, tính toán power analysis, export Excel, và chia sẻ báo cáo.
-
Kết nối USB 3.0, Ethernet, SD card, WLAN (option) cho lưu trữ và điều khiển từ xa.
-
Hỗ trợ truyền dữ liệu đến PC như một DAQ tốc độ cao.
🧩 Thiết kế di động & thân thiện hiện trường
-
Màn hình cảm ứng màu 8.4″ TFT LCD, hiển thị dạng sóng trực quan.
-
Pin lithium-ion tháo rời, thời gian vận hành liên tục ~3 giờ, sạc nhanh qua AC adapter.
-
Trọng lượng chỉ 3.9 kg, vỏ nhôm chắc chắn, hoạt động ổn định trong dải –10 đến +50 °C.
-

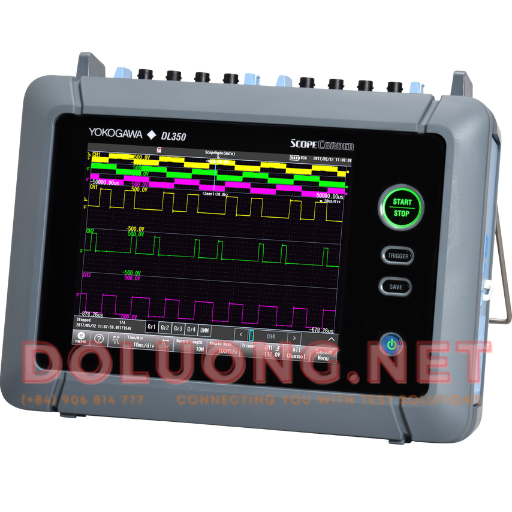

Tích hợp chân đế gập, dễ thao tác trên bàn hoặc hiện trường.
Xem thêm: Yokogawa DL950 – ScopeCorder đa kênh tốc độ cao thế hệ mới và Yokogawa SL2000 – Hệ thống thu thập dữ liệu tốc độ cao
Ứng dụng điển hình
-
Đo và ghi tín hiệu điện áp/dòng trong hệ thống inverter, biến tần, động cơ điện, robot, servo
-
Phân tích hiệu suất thiết bị truyền động, mô-tơ EV/HEV, bộ sạc, nguồn DC/DC
-
Đo tín hiệu hỗn hợp analog + bus CAN/LIN trong kiểm thử ô tô điện
-
Ghi và phân tích nhiệt độ, strain, vibration, pulse trong dây chuyền sản xuất hoặc kiểm định R&D
-
Phù hợp cho field service, phòng lab, hoặc hệ thống test bench di động
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | DL350 Portable ScopeCorder |
| Số khe mô-đun | 2 slot (tương thích module dòng 7202-series) |
| Tốc độ lấy mẫu | Tối đa 100 MS/s (16 bit) |
| Số kênh đo | 16 ch analog + 16 ch logic |
| Độ phân giải | 16 bit |
| Băng thông đầu vào | 20 MHz (tuỳ module) |
| Dung lượng bộ nhớ | 5 Gpoints (internal) / SD card 32 GB |
| Thời gian ghi tối đa | 500 ngày (logging mode) |
| Giao tiếp | USB 3.0, Ethernet (1000BASE-T), WLAN (option), SD card |
| Màn hình | 8.4 inch TFT LCD cảm ứng |
| Nguồn cấp | Pin Li-ion (3 h) / AC adapter 100–240 V |
| Kích thước / Trọng lượng | 288 (W) × 210 (H) × 96 (D) mm / 3.9 kg |
| Tiêu chuẩn an toàn | EN61010-1, EN61326-1 Class A |
| Phần mềm tương thích | Xviewer, IS8000 Platform |
Phiên bản & Phụ kiện
| Model / Mã phụ kiện | Mô tả | Ứng dụng |
|---|---|---|
| DL350-Standard | Phiên bản cơ bản, không có pin | Ứng dụng bench test |
| DL350-Portable | Phiên bản kèm pin, màn hình cảm ứng | Ứng dụng field test |
| 7202-Series Input Modules | Voltage, Current, Strain, Temperature, CAN, LIN | Mở rộng đo đa tín hiệu |
| SL1000 DAQ Unit | Thiết bị DAQ đồng hệ, chia sẻ module & dữ liệu | Mở rộng hệ thống DAQ |
| Xviewer / IS8000 Software | Phần mềm phân tích & đồng bộ dữ liệu | Lab analysis & report generation |
| 93030 / 93031 | Soft case / hard case bảo vệ | Vận chuyển thiết bị an toàn |
| 7201-203 / 7201-204 | Battery pack / charger | Sử dụng di động |
Tài liệu & Datasheet
📄 Datasheet chính hãng Yokogawa: BUDL350-01EN (Portable ScopeCorder DL350)
