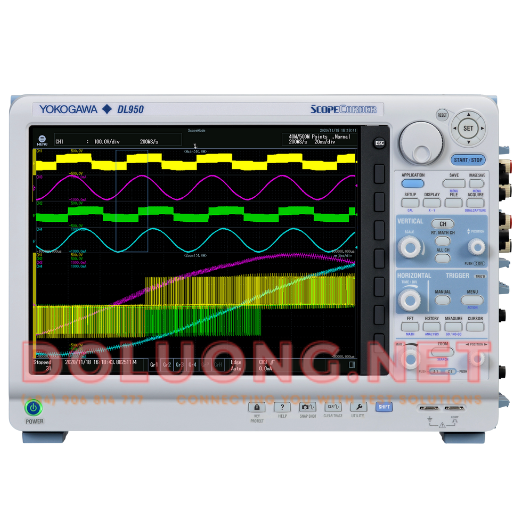

Yokogawa DL950 – ScopeCorder đa kênh tốc độ cao thế hệ mới
Yokogawa DL950 ScopeCorder là thế hệ thiết bị ghi và phân tích tín hiệu tốc độ cao (DAQ/ScopeCorder) mới nhất, kế thừa công nghệ từ dòng DL850 và mở rộng khả năng thu thập dữ liệu lên đến 10 Gb Ethernet streaming và 200 MS/s trên 8 khe cắm mô-đun linh hoạt.
Được thiết kế cho các ứng dụng đo lường phức tạp như ô tô điện (EV/HEV), biến tần công suất, năng lượng tái tạo, robot, hàng không vũ trụ và sản xuất công nghiệp, DL950 kết hợp giữa độ chính xác cao của máy ghi dữ liệu (Data Acquisition) và tốc độ, khả năng phân tích của oscilloscope kỹ thuật số.
DL950 có thể hoạt động độc lập như một thiết bị ghi đa kênh hoặc đồng bộ với SL2000 để mở rộng lên hàng trăm kênh qua mạng 10 GbE – tạo thành nền tảng IS8000 Integrated Measurement Platform mạnh mẽ cho phòng lab và hệ thống kiểm thử tự động.
Mô tả
Đặc tính nổi bật
⚡ Hiệu năng đo vượt trội
-
Tốc độ lấy mẫu tối đa 200 MS/s, độ phân giải 16 bit.
-
Hỗ trợ 8 khe mô-đun có thể gắn linh hoạt 20+ loại input module (Voltage, Current, Strain, Thermocouple, CAN, LIN, SENT, EtherCAT, EV Motor…).
-
Băng thông đầu vào lên tới 20 MHz, lưu trữ nội bộ 500 GB SSD và RAM 8 G points.
-
Ghi dữ liệu đồng bộ với jitter thấp giữa các kênh analog và bus truyền thông.
🔄 Kết nối và mở rộng linh hoạt
-
Giao tiếp 10 Gb Ethernet, USB 3.0, GP-IB, CAN/CAN FD, EtherCAT, GPS/IRIG-B, Wi-Fi option.
-
Streaming liên tục dữ liệu tốc độ cao sang PC hoặc máy chủ IS8000 mà không bị giới hạn dung lượng.
-
Hỗ trợ đồng bộ thời gian và kích hoạt (trigger) giữa nhiều DL950 hoặc kết hợp với SL2000 trong hệ thống lớn.
🧠 Phân tích nâng cao và phần mềm IS8000
-
Tích hợp phân tích công suất điện (Power Analysis), FFT, harmonic analysis, math functions, và custom script.
-
Tự động tính toán efficiency, RMS, active/reactive power, vector display và biểu đồ thời gian.
-
Là trung tâm trong IS8000 Software Platform, kết hợp các thiết bị Yokogawa khác như power meter WT5000, oscilloscope, sensor module, tạo nên hệ thống đo lường đồng bộ thời gian thực.
🧩 Thiết kế công nghiệp & thao tác thông minh
-
Màn hình cảm ứng 12.1” Full HD TFT, hiển thị đa cửa sổ (analog, bus, math, XY).
-
Giao diện trực quan như oscilloscope, hỗ trợ điều khiển qua chuột, bàn phím hoặc phần mềm từ xa.
-
Cổng LAN dual, isolated input, CAT II 300 V, hoạt động ổn định trong môi trường lab hoặc production line.
Ứng dụng điển hình
-
Phân tích hiệu suất và hiệu chuẩn biến tần, motor, converter, inverter EV/HEV
-
Đo lường tín hiệu năng lượng tái tạo, grid simulation, battery pack R&D
-
Kiểm thử thiết bị công nghiệp, robot, actuator, cảm biến
-
Phân tích đồng bộ điện – cơ – điều khiển (mechatronics)
-
Ghi dữ liệu nhiệt, cơ học, điện áp, dòng, tín hiệu bus CAN FD / EtherCAT
Xem thêm: Yokogawa DL350 – ScopeCorder di động ghi và phân tích tín hiệu và Yokogawa SL1000 – Hệ thống thu thập dữ liệu tốc độ cao
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | DL950 ScopeCorder |
| Số khe mô-đun | 8 slot (hoặc 5 slot với model rack nhỏ) |
| Tốc độ lấy mẫu tối đa | 200 MS/s (2 kênh), 100 MS/s (4 kênh), 1 MS/s trên toàn hệ) |
| Độ phân giải A/D | 16 bit |
| Bộ nhớ | 8 G points (RAM) + 500 GB SSD (optional 1 TB) |
| Băng thông đầu vào | 20 MHz (tuỳ mô-đun) |
| Giao tiếp | 10 Gb Ethernet, USB 3.0, USB device, GP-IB, LXI, CAN/CAN FD, EtherCAT, GPS/IRIG-B |
| Nguồn cấp | 100–240 V AC, 300 W |
| Màn hình | 12.1” Full HD TFT LCD cảm ứng |
| Kích thước / Trọng lượng | 426 × 180 × 481 mm / ~ 13 kg |
| Độ an toàn | CAT II 300 V, EN61010-1 / EN61326-1 |
| Phần mềm điều khiển | IS8000, Xviewer Plus |
Phiên bản & Phụ kiện
| Model / Mã phụ kiện | Mô tả | Ứng dụng |
|---|---|---|
| DL950-E | Phiên bản chuẩn có 8 slot mô-đun | Ghi dữ liệu tốc độ cao đa kênh |
| DL950-U | Phiên bản 5 slot, nhẹ và gọn hơn | Ứng dụng lab hoặc bench test |
| IS8000 Software | Nền tảng đồng bộ đa thiết bị Yokogawa | Phân tích & lưu trữ dữ liệu từ nhiều DL/SL |
| Input Modules Series (7202-series) | Voltage, Current, Strain, Temperature, CAN, LIN, SENT | Tuỳ chọn theo ứng dụng |
| SL2000 DAQ Unit | Mở rộng hệ thống qua 10 GbE | Đồng bộ nhiều kênh tốc độ cao |
Tài liệu & Datasheet
📄 Datasheet chính hãng Yokogawa: BUDL950-SL2000-01EN (DL950 ScopeCorder & SL2000 DAQ System)
