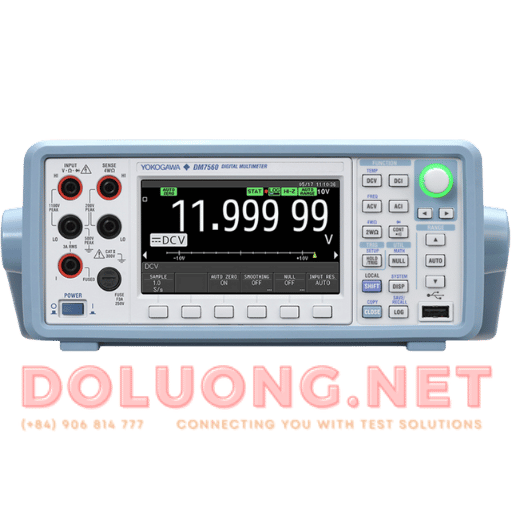

Yokogawa DM7560 | Digital Multimeter – Độ chính xác cao, tốc độ lấy mẫu vượt trội cho phòng thí nghiệm R&D
Yokogawa DM7560 là máy đo đa năng kỹ thuật số (6½ digits Digital Multimeter) có độ chính xác cao và tốc độ lấy mẫu lên đến 30 kS/s, lý tưởng cho phòng thí nghiệm R&D, đo kiểm năng lượng, kiểm định linh kiện, đo nguồn, sensor và thiết bị điện tử công suất.
Thiết bị cung cấp màn hình màu 4.3” độ phân giải cao, khả năng ghi dữ liệu nhanh, phân tích biểu đồ trend & histogram ngay trên thiết bị, và giao tiếp USB/LAN/GP-IB/RS-232 cho hệ thống đo tự động.
Mô tả
⚙️ Tổng quan thiết bị Yokogawa DM7560
| Đặc tính kỹ thuật chính | Giá trị tiêu biểu |
|---|---|
| Độ phân giải hiển thị | 6½ digits |
| Tốc độ lấy mẫu tối đa | 30 kS/s |
| Bộ nhớ trong | 100 k điểm |
| Tốc độ logging cao nhất | 30 k điểm/giây |
| Màn hình hiển thị | LCD màu 4.3”, độ phân giải cao, hiển thị trend/histogram |
| Giao tiếp PC | USB / Ethernet / GP-IB / RS-232 |
| Chức năng đo chính | DCV, ACV, DCI, ACI, Ω (2W/4W), Continuity, Diode, Freq, Temp |
| Độ chính xác DC Voltage cơ bản | ±(0.0035% của giá trị đo + 0.0005% của thang đo) |
| Tốc độ đọc tối đa | 30,000 mẫu/giây |
| Độ nhiễu thấp – ổn định cao | Giữ hiệu năng ổn định trong thời gian dài |
| Chức năng phân tích nâng cao | Trend chart, histogram, limit test, yield rate, statistical analysis |
| Tích hợp trigger & automation | External Trigger, Level/LIMIT Event, GO/NO-GO output, PLC control |
💡 Tính năng nổi bật
-
Độ chính xác cao & tốc độ vượt trội: đo nhanh 30 kS/s với sai số cực thấp, duy trì ổn định dài hạn.
-
Màn hình màu 4.3″ hiển thị linh hoạt: hỗ trợ nhiều định dạng hiển thị (trend, histogram, analog meter, limit test).
-
Phân tích trực quan ngay trên thiết bị: xem biểu đồ xu hướng (Trend), phân bố (Histogram) và thống kê (MAX/MIN/AVG/σ) không cần máy tính.
-
Data Logging thông minh: ghi tới 100.000 điểm dữ liệu, tốc độ 30 kS/s, hỗ trợ lưu USB hoặc phân tích offline.
-
Trigger và Limit thông minh: tự động dừng ghi khi vượt ngưỡng đo, kết hợp với tín hiệu GO/NO-GO ra DIO.
-
Tương thích hệ thống tự động: điều khiển qua SCPI, hỗ trợ PLC control và kết nối LAN/USB/GPIB/RS-232.
-
Thiết kế bền bỉ, chống nhiễu cao, kích thước nhỏ gọn phù hợp bàn lab.
📊 Khả năng đo lường chi tiết
| Chức năng đo | Phạm vi đo | Độ chính xác (1 năm, 23 ± 5°C) | Ghi chú / Ứng dụng |
|---|---|---|---|
| DC Voltage | 100 mV – 1000 V | ±(0.0035% + 0.0005%) | Độ chính xác cao, đo nguồn chuẩn, cell pin, mạch analog |
| AC Voltage (True RMS) | 100 mV – 750 V, 20 Hz – 300 kHz | ±(0.06% + 0.04%) | Đo tín hiệu AC, sóng hài, phân tích tần số |
| DC Current | 1 mA – 3 A | ±(0.05% + 0.005%) | Đo dòng cảm biến, tiêu thụ pin, dòng tải |
| AC Current (True RMS) | 1 A – 3 A, 20 Hz – 5 kHz | ±(0.10% + 0.04%) | Đo dòng AC tải công suất, mạch khuếch đại |
| Resistance (2W/4W) | 100 Ω – 100 MΩ | ±(0.01% + 0.001%) | Đo trở kháng chính xác cao, cảm biến, RTD |
| Diode / Continuity | 0.01 mV – 1.2 V / 1 Ω – 1 kΩ | ±(0.01% + 0.02%) | Kiểm tra linh kiện, mạch điện tử |
| Frequency | 3 Hz – 300 kHz | ±(0.01%) | Đếm tần số, đo dao động |
| Temperature | -200 °C – +1370 °C | ±(0.15 + 0.2°C) (TC K-type) | Đo nhiệt độ với TC/RTD (Pt100, J, K, T, E, R) |
🧮 Chức năng phân tích và ghi dữ liệu
-
Trend Chart: hiển thị diễn biến tín hiệu theo thời gian, zoom và tính toán thống kê trong vùng chọn.
-
Histogram: phân tích phân bố giá trị, tính yield rate, hiển thị GO/NO-GO trực quan.
-
Statistical Tools: Max/Min/Avg/σ tự động hiển thị.
-
Limit Test: thiết lập giới hạn trên/dưới, hiển thị cảnh báo vượt ngưỡng, xuất tín hiệu cảnh báo qua DIO.
-
Bulk Logging Mode: đảm bảo tốc độ mẫu ổn định, lưu file text có timestamp.
-
Offline Analysis: xem lại dữ liệu đo, zoom, tính tỷ lệ đạt yêu cầu và xuất file dữ liệu ra USB.
🧭 Tích hợp và tự động hóa
-
Hỗ trợ SCPI Commands, điều khiển từ xa qua PC hoặc PLC.
-
Tùy chọn giao tiếp:
-
/C1GP-IB -
/C2LAN & RS-232 -
/CMPDIO output (Limit test)
-
-
Tích hợp trong hệ thống đo tự động, dễ dàng đồng bộ với nguồn DC Yokogawa GS200 hoặc thiết bị nguồn/lưu trữ khác.
🧰 Ứng dụng tiêu biểu
-
Kiểm tra tiêu thụ dòng của pin, cảm biến, mạch logic.
-
Đo tham chiếu điện áp chuẩn trong phòng hiệu chuẩn.
-
Kiểm tra sản phẩm tại dây chuyền sản xuất điện tử.
-
Phân tích biến thiên điện áp, dòng trong quá trình sạc/xả.
-
Đào tạo kỹ sư, thí nghiệm đại học kỹ thuật, phòng R&D.
🧾 Tùy chọn và phụ kiện
-
Giao tiếp tùy chọn: /C1 (GP-IB), /C2 (LAN & RS-232), /CMP (DIO).
-
Phụ kiện tiêu chuẩn: cáp nguồn, dây đo an toàn CAT III, cầu chì dự phòng, hướng dẫn sử dụng.
-
Tùy chọn thêm: đầu kẹp cá sấu, adapter đầu vít, đầu kẹp lò xo, kẹp đo dòng AC/DC model 96095.
-
Bộ gắn tủ Rack (EIA / JIS): 751539-E2/J2 (đơn) hoặc 751540-E2/J2 (kép).
