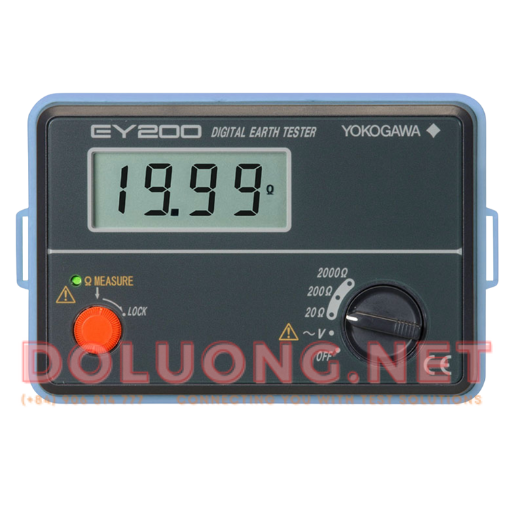

Yokogawa EY200 – Máy đo điện trở nối đất kỹ thuật số
Yokogawa EY200 là máy đo điện trở nối đất kỹ thuật số (Digital Earth Tester) được thiết kế cho công tác đo điện trở đất và điện áp đất trong các hệ thống điện công nghiệp, lưới phân phối, thiết bị điện và hệ thống tiếp địa an toàn.
Thiết bị đáp ứng tiêu chuẩn IEC 61557, CAT III 300 V, đồng thời đạt IP54 giúp làm việc ổn định ngay cả trong điều kiện môi trường khắc nghiệt.
Với thiết kế nhỏ gọn (~550 g), màn hình LCD lớn, tự động cảnh báo khi điện trở phụ vượt quá giới hạn, và hai phương pháp đo (3 cực (Precise) / 2 cực (Simplified)), EY200 là lựa chọn lý tưởng cho kỹ sư điện, bảo trì, QA/QC, và đơn vị kiểm định trong đo lường điện trở đất hiện trường.
Mô tả
Đặc tính nổi bật
⚡ Độ chính xác cao & an toàn chuẩn IEC
-
Dải đo điện trở đất từ 0 đến 1999 Ω, độ chính xác ±(2 % rdg + 0.1 Ω) (20 Ω range)
-
Đo điện áp đất tới 199.9 V AC với độ chính xác ±(1 % rdg + 4 dgt)
-
Đáp ứng chuẩn IEC 61557-1/-5, IEC 60529 (IP54), EN 61010-1/-2-030
🔄 Hai phương pháp đo linh hoạt: Precise & Simplified
-
3 cực (E-P-C) – đo chính xác bằng phương pháp “fall-of-potential”
-
2 cực (E-P) – đo đơn giản khi không thể đóng cọc đất phụ (tận dụng ống kim loại, nối đất có sẵn)
-
Cảnh báo khi điện trở đất phụ vượt quá giới hạn cho phép
-
Hiển thị “…” khi giá trị không ổn định hoặc điện trở đất phụ quá lớn
🧠 Thiết kế thân thiện, thao tác nhanh & dễ hiệu chuẩn
-
Núm xoay chọn range (20 / 200 / 2000 Ω / ~V)
-
Phím nhấn đo Ω với LED báo trạng thái
-
Kiểm tra pin tự động và biểu tượng Low Battery trên màn hình
-
Sử dụng 6 pin AA – tuổi thọ > 3300 lần đo (10 Ω × 5 s mỗi chu kỳ)
-
Dễ bảo trì và thay pin nhanh tại hiện trường
🧩 Kết cấu bền bỉ – thích hợp hiện trường & môi trường khắc nghiệt
-
Chống bụi và chống nước (IP54)
-
Cách điện ≥ 5 MΩ @ 500 V, chịu điện 3700 V AC (1 phút)
-
Dây đo dài 20 m / 10 m / 5 m đi kèm bộ cọc đất phụ
-

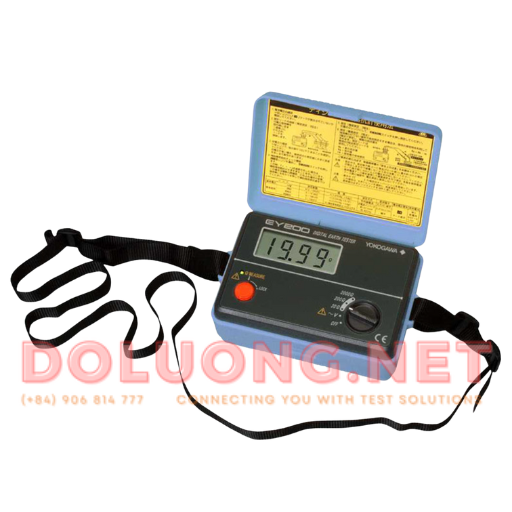

Hộp đựng mềm và dây đeo vai giúp đo một tay an toàn
Xem thêm: Yokogawa MY600 – Đồng hồ đo điện trở cách điện kỹ thuật số
Ứng dụng điển hình
-
Kiểm tra điện trở nối đất của trạm điện, tủ phân phối, và thiết bị điện
-
Đo điện áp đất và xác nhận tính liên tục của mạch nối đất
-
Kiểm định và hiệu chuẩn hệ thống tiếp địa tại nhà máy hoặc dự án truyền tải điện
-
Phân tích hiện trường (Earth Potential Gradient, Ground Loop)
Xem thêm: Yokogawa TX1001/1002/1003 – Nhiệt kế kỹ thuật số dùng thermocouple
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | EY200 |
| Phạm vi đo điện trở đất | 20 Ω / 200 Ω / 2000 Ω |
| Độ chính xác | ±(2 % rdg + 0.1 Ω) [20 Ω range] |
| Phạm vi đo điện áp đất (~V) | 0 – 199.9 V AC (± 1 % rdg + 4 dgt) |
| Dòng đo định mức | ≈ 3 mA AC (820 Hz, 20 Ω range) |
| Cấp bảo vệ điện | CAT III 300 V, EN 61010-1/-2-030 |
| Bảo vệ quá áp điện áp đất | 300 V AC (1 phút) |
| Bảo vệ quá áp điện trở đất | 280 V AC (10 s E-P/C) |
| Nguồn cấp | 6 × pin AA (1.5 V R6P hoặc LR6) |
| Tuổi thọ pin | ≥ 3300 lần đo (10 Ω × 5 s mỗi chu kỳ) |
| Nhiệt độ hoạt động | 0 – 40 °C, ≤ 85 % RH (không ngưng tụ) |
| Kích thước / Trọng lượng | 105 × 158 × 70 mm / ≈ 550 g (kèm pin) |
| Tiêu chuẩn khác | IEC 61557-1/-5, IEC 60529 (IP54), RoHS compliant |
Phiên bản & Phụ kiện
| Tên | Mã | Mô tả / Ứng dụng |
|---|---|---|
| EY200 | – | Digital Earth Tester – Đo điện trở và điện áp nối đất |
| 98074 | Bộ dây đo 3 màu (Đỏ 20 m, Vàng 10 m, Xanh 5 m) | Đo chính xác 3 cực (Precise Method) |
| 98075 | Dây đo 2 cực với đầu kẹp an toàn | Đo đơn giản 2 cực (Simplified Method) |
| 98070 | Bộ cọc đất phụ (2 cọc mạ kẽm) | Tiếp đất phụ khi đo chính xác |
| 93041 | Túi mềm đựng thiết bị | Bảo vệ và dễ mang theo |
| 99018 | Dây đeo vai cho EY200 | Giúp đo rảnh tay an toàn |
Tài liệu & Datasheet
📄 Datasheet / Manual chính hãng Yokogawa: IMEY200-EN (Digital Earth Tester EY200, 2023)
Liên hệ
📞 Liên hệ báo giá & tư vấn kỹ thuật
🌐 Website: www.doluong.net
✉️ Email: sales@doluong.net
📞 Hotline: 0906 814 777
Chúng tôi cung cấp CO/CQ chính hãng Yokogawa, hỗ trợ kỹ thuật và dịch vụ hiệu chuẩn thiết bị tại Việt Nam.
