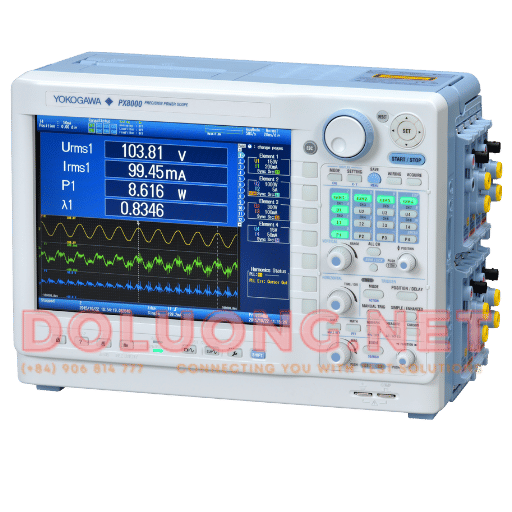

Yokogawa PX8000 – Máy hiện sóng phân tích công suất chính xác cao
Yokogawa PX8000 là máy hiện sóng công suất (Precision Power Scope) đầu tiên trên thế giới — kết hợp giữa khả năng đo công suất chính xác của dòng Power Analyzer và tốc độ xử lý của Oscilloscope.
Thiết bị mang lại độ chính xác ±0.1% of reading + 0.1% of range, tốc độ lấy mẫu 100 MS/s, và băng thông tới 20 MHz, cho phép phân tích dạng sóng công suất tức thời với độ chính xác cực cao trong các ứng dụng inverter, động cơ, robot, sạc không dây, và phân phối điện.
Với khả năng phân tích chu kỳ-theo-chu kỳ (cycle-by-cycle), đo sóng hài đến bậc 500, và hiển thị đồng thời 16 dạng sóng, PX8000 giúp kỹ sư quan sát trực tiếp công suất, điện áp, dòng điện và hiệu suất theo thời gian thực – điều mà các máy phân tích công suất truyền thống không thể thực hiện.
Mô tả
Đặc tính nổi bật
⚡ Kết hợp giữa Power Analyzer và Oscilloscope
-
Tốc độ lấy mẫu: 100 MS/s, độ phân giải 12 bit, băng thông 20 MHz (Voltage / Sensor input).
-
Độ chính xác cơ bản: ±0.1% of reading + 0.1% of range (45 Hz – 1 kHz).
-
isoPRO™ Isolation Technology – cách ly tốc độ cao, giảm nhiễu và sai lệch pha khi đo ở điện áp và dòng lớn.
-
De-skew Compensation: hiệu chỉnh độ trễ pha giữa điện áp và dòng để đảm bảo độ chính xác tuyệt đối.
🔄 Phân tích thời gian thực và chu kỳ-theo-chu kỳ
-
Đo công suất tức thời trong khoảng thời gian xác định bằng start-stop cursors.
-
Hỗ trợ FFT và harmonic analysis đến bậc 500.
-
Ghi lại các hiện tượng ngắn, dao động, khởi động động cơ, hay quá trình PWM một cách chính xác.
-
Chức năng History mode: lưu tự động 1 000 dạng sóng để xem lại và phân tích.
🧠 Phân tích đa dạng dạng sóng và vector
-
Hiển thị đồng thời tối đa 16 waveform trên màn hình 10.4” TFT LCD (XGA 1024×768).
-
Các chế độ hiển thị: Waveform, Vector, Bar, X-Y, Zoom, FFT, Trend.
-
Tích hợp chu kỳ RMS, công suất trung bình, hệ số công suất, sóng hài, phase angle.
🧩 Tích hợp đo cảm biến mô-men & tốc độ (Torque/Speed)
-
AUX Module hỗ trợ 2 kênh analog hoặc pulse input, tần số 2 Hz – 1 MHz.
-
Đo hiệu suất cơ-điện (Motor Efficiency) thông qua tính năng user-defined math formula.
Xem thêm: Yokogawa WT300E Series – Máy đo công suất kỹ thuật số
Ứng dụng điển hình
-
Đánh giá hiệu suất inverter, motor và robot công nghiệp.
-
Phân tích sóng hài & nhiễu tần số cao trong hệ thống điện tử công suất.
-
Đo hiệu suất sạc không dây, bộ chuyển đổi DC/DC, EV inverter.
-
Phân tích hệ thống phân phối điện 3 pha và thiết bị bảo vệ mạch.
-
Kiểm định năng lượng tiêu thụ trong quá trình chuyển trạng thái (Sleep → Active).
Xem thêm: Yokogawa WT500 | Máy phân tích công suất đa năng chính hãng
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Độ chính xác cơ bản | ±0.1 % of reading + 0.1 % of range (45 Hz – 1 kHz) |
| Số kênh đầu vào | Tối đa 8 kênh (4 power elements + 3 AUX modules) |
| Mô-đun đầu vào | Voltage 760811 / Current 760812 / 760813 / AUX 760851 |
| Băng thông | Voltage: DC – 20 MHz / Current: DC – 10 MHz (direct), 20 MHz (sensor) |
| Tốc độ lấy mẫu | 100 MS/s, 12 bit A/D |
| Điện áp đo | 1.5 V – 1000 V rms (crest factor = 2) |
| Dòng điện đo | 10 mA – 5 A rms (direct), 50 mV – 10 V sensor input |
| Bộ nhớ | 10 M points/ch (standard), 50 M (/M1), 100 M (/M2) |
| Đo sóng hài | Đến bậc 500 (PLL sync, 20 Hz – 409.6 kHz fundamental) |
| Màn hình | 10.4” TFT LCD 1024×768, hiển thị tối đa 16 waveform |
| Kết nối | Ethernet (1 G), USB, GP-IB, Video Output, SD Card ≤ 16 GB |
| Nguồn cấp | 100–240 VAC, 50/60 Hz, 200 VA (400 VA với /PD2) |
| Kích thước | 355 (W) × 245 (D) × 180 (H) mm |
| Trọng lượng | ~6.5 kg (mainframe), ~7.5 kg (đầy đủ option) |
| Tiêu chuẩn an toàn | EN 61010-1, CAT II 1000 V |
Phiên bản & Tùy chọn
| Model / Option | Mô tả | Ứng dụng |
|---|---|---|
| PX8000 Mainframe | Máy hiện sóng công suất chính xác | Cấu hình tối đa 8 kênh |
| 760811 (V) / 760812 (I) / 760813 (I) | Module đo điện áp & dòng | 1 Power Element = 1 V + 1 I module |
| 760851 (AUX) | Module mô-men / tốc độ | Đo hiệu suất động cơ |
| /G5 | Harmonic Measurement Option | Phân tích THD đến bậc 500 |
| /M1 / M2 | Memory Expansion (50 M / 100 M points) | Ghi dữ liệu dài hạn PWM |
| /P4 / PD2 | Nguồn cấp cho probe ±12 V / sensor ±15 V | Đo với CT và shunt ngoài |
| /C20 | IRIG Time Sync | Đồng bộ nhiều thiết bị |
| PowerViewerPlus (760881) | Phần mềm PC phân tích dữ liệu | Hiển thị, FFT, report CSV |
