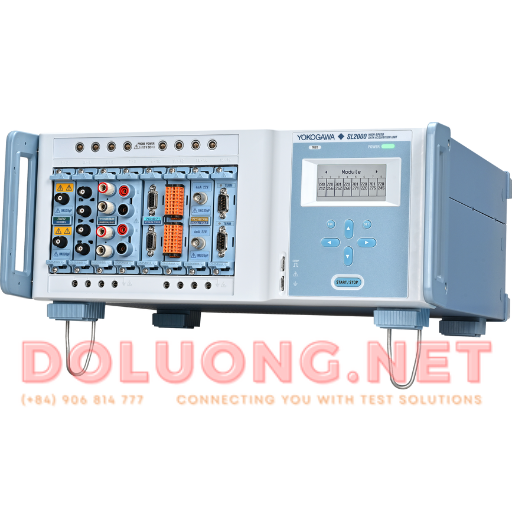

Yokogawa SL2000 – Hệ thống thu thập dữ liệu tốc độ cao
Yokogawa SL2000 là bộ thu thập dữ liệu tốc độ cao (High-speed Data Acquisition Unit) thế hệ mới, được phát triển đồng bộ với ScopeCorder DL950 nhằm đáp ứng nhu cầu đo, ghi và phân tích tín hiệu đa kênh với tốc độ lên đến 100 MS/s.
SL2000 được thiết kế như một DAQ rack độc lập hoặc hoạt động kết hợp cùng DL950 qua mạng 10 Gb Ethernet, tạo thành nền tảng IS8000 Integrated Measurement Platform – hệ thống đo lường hợp nhất cho ô tô điện (EV/HEV), biến tần công suất, năng lượng tái tạo, và kiểm thử công nghiệp.
Mô tả
Đặc tính nổi bật
⚡ Hiệu năng đo cao và linh hoạt cấu hình
-
Tốc độ lấy mẫu tối đa 100 MS/s, độ phân giải 12–16 bit.
-
Hỗ trợ tối đa 32 kênh analog trên mỗi rack, có thể mở rộng đến hàng trăm kênh qua kết nối nhiều đơn vị SL2000.
-
Băng thông đầu vào tới 20 MHz, thời gian trễ đo thấp, đồng bộ thời gian thực giữa tất cả các kênh.
🔄 Kết nối tốc độ cao & đồng bộ hệ thống lớn
-
Giao tiếp 10 Gb Ethernet (optical) giúp truyền dữ liệu trực tiếp đến PC hoặc DL950 mà không giới hạn dung lượng ghi.
-

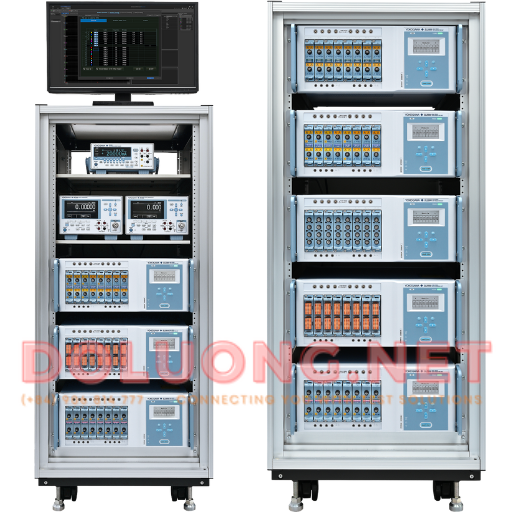

Kết hợp nhiều SL2000 qua mạng LAN/GPS để mở rộng thành hệ thống DAQ lớn cho phòng thí nghiệm hoặc test bench.
-
Cho phép streaming đồng bộ nhiều dạng tín hiệu: analog, digital, strain, temperature, bus (CAN, LIN, SENT, EtherCAT…).
🧠 Phân tích và quản lý dữ liệu thông minh
-
Là thành phần mở rộng trong nền tảng IS8000 Software Suite, đồng bộ thời gian, trigger và dữ liệu giữa các thiết bị Yokogawa khác (DL950, WT5000, Power Analyzer…).
-
Hỗ trợ data logging, power analysis, FFT, harmonic analysis và các phép tính RMS, power, vector phase, efficiency.
-
Phần mềm cho phép giám sát và ghi thời gian thực trên máy tính hoặc qua trình duyệt web nội bộ.
🧩 Thiết kế module tiện dụng & vận hành công nghiệp
-
Rack có 8 khe mô-đun (plug-in modules) – tương thích toàn bộ module input series dùng cho DL950.
-

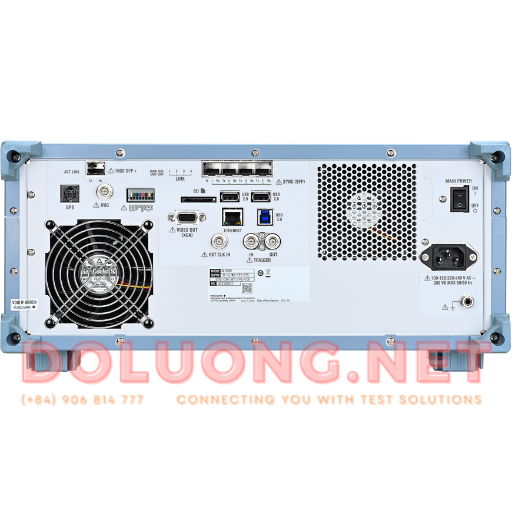

Giao diện cổng LAN, USB, GP-IB, IRIG-B, và đồng bộ trigger I/O.
-
Cấu trúc fan-less, thiết kế công nghiệp 24/7, chịu nhiệt và rung phù hợp môi trường lab, production line.
Xem thêm: Yokogawa DL350 – ScopeCorder di động ghi và phân tích tín hiệu và Yokogawa SL1000 – Hệ thống thu thập dữ liệu tốc độ cao
Ứng dụng điển hình
-
Ghi và phân tích dòng, áp, nhiệt, strain, bus CAN FD / EtherCAT / LIN trong hệ thống công nghiệp hoặc ô tô điện.
-
Hệ thống đo công suất và phân tích sóng biến tần, converter, inverter, motor drive.
-
Giám sát dài hạn tín hiệu nhiệt độ, rung, dòng điện, áp suất trong R&D hoặc sản xuất.
-
Ghi đồng thời hàng trăm kênh trong hệ thống kiểm thử robot, mechatronics, hàng không vũ trụ.
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | SL2000 |
| Số khe mô-đun | 8 slot (tương thích với DL950 input modules) |
| Số kênh đo tối đa | 32 ch (mỗi module 4 ch, có thể mở rộng qua nhiều rack) |
| Tốc độ lấy mẫu | Tối đa 100 MS/s (12–16 bit A/D) |
| Băng thông đầu vào | 20 MHz |
| Độ phân giải A/D | 12 – 16 bit |
| Bộ nhớ | Streaming trực tiếp qua 10 GbE, không giới hạn dung lượng |
| Giao tiếp | 10 Gb Ethernet, USB 3.0, LAN, IRIG-B, GP-IB |
| Trigger / Sync | External Trigger I/O, GPS/IRIG đồng bộ thời gian |
| Nguồn cấp | 100 – 240 V AC |
| Kích thước / Trọng lượng | 426 (W) × 132 (H) × 400 (D) mm / ~ 10 kg |
| Tiêu chuẩn an toàn | EN 61010-1 / EN 61326-1 / CAT II 300 V |
| Phần mềm điều khiển | IS8000 Integrated Measurement Platform |
Phiên bản & Phụ kiện
| Model / Mã phụ kiện | Mô tả | Ứng dụng |
|---|---|---|
| SL2000-E | DAQ rack 8 slot, tương thích DL950 | Mở rộng hệ thống thu thập dữ liệu đa kênh |
| DL950 ScopeCorder | Máy ghi trung tâm trong hệ IS8000 | Đồng bộ dữ liệu, xử lý phân tích |
| 7202-Series Input Modules | Voltage, Current, Strain, Temp, CAN, LIN, EtherCAT | Gắn mở rộng kênh tùy ứng dụng |
| IS8000 Software | Phần mềm điều khiển & phân tích dữ liệu | Ghi, phân tích và hiển thị thời gian thực |
| Rack Interlink Cable (10 GbE) | Cáp quang kết nối DL950 ↔ SL2000 | Streaming dữ liệu tốc độ cao |
Tài liệu & Datasheet
Liên hệ
📞 Liên hệ báo giá & tư vấn kỹ thuật
🌐 Website: www.doluong.net
✉️ Email: sales@doluong.net
📞 Hotline: 0906 814 777
Chúng tôi cung cấp CO/CQ chính hãng Yokogawa, hỗ trợ kỹ thuật và hiệu chuẩn hệ thống DAQ.
