Hướng Dẫn Lựa Chọn Optical Table Newport – Góc Nhìn Kỹ Thuật Từ Nhà Máy Sản Xuất Quang Học

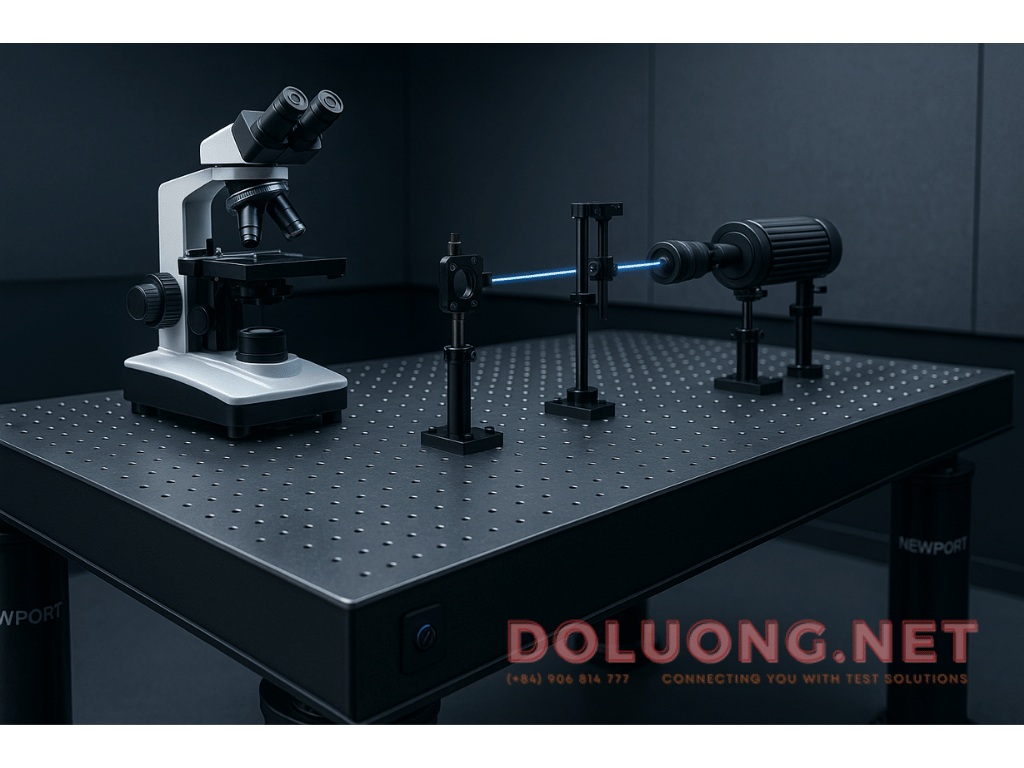

Trong môi trường sản xuất và nghiên cứu quang học hiện đại, Optical Table không chỉ là mặt phẳng đặt thiết bị. Đây là nền tảng cơ học quyết định độ chính xác của phép đo, độ ổn định chùm tia và độ lặp lại của toàn bộ hệ quang.
Ở các dây chuyền laser alignment, khu vực kiểm tra interferometry, module microscopy hoặc line sản xuất linh kiện quang học – chất lượng bàn quang học ảnh hưởng trực tiếp đến yield đầu ra.
Từ kinh nghiệm nhiều năm triển khai hệ thống tại nhà máy và phòng thí nghiệm có yêu cầu độ sạch cao, một optical table hoàn chỉnh luôn bao gồm ba cấu phần độc lập và phải đồng bộ:
Mặt bàn (Optical Table Top) – đảm bảo độ cứng vững và triệt rung thụ động.
Chân bàn (Isolators / Supports) – tách ly nguồn rung từ sàn.
Phụ kiện (Accessories) – duy trì độ ổn định dài hạn và độ chính xác cơ học.
Dưới đây là hướng dẫn chọn đúng từng thành phần theo tiêu chuẩn kỹ thuật trong công nghiệp quang học.
1. Mặt Bàn – Thành Phần Quyết Định Chất Lượng Cơ Học Của Toàn Bộ Hệ Thống
Mặt bàn là yếu tố ảnh hưởng mạnh nhất đến đáp ứng dao động. Newport thiết kế table top dựa trên cấu trúc honeycomb thép độ cứng cao, sử dụng công nghệ broadband hoặc tuned damping theo từng dải ứng dụng:
● RPR Series – Broadband Damping (Mức Cơ Bản – Ổn Định Cao So Với Giá Thành)
Phù hợp các khu vực:
Laser alignment và optical setup phổ thông
Lab đào tạo
Hệ đo yêu cầu ổn định mức trung bình
Cấu trúc broadband damping cho hiệu quả triệt rung tốt trong điều kiện nền rung nhẹ đến trung bình.
● RS2000 – 2 Tuned Dampers (Mức Trung – Cho Các Hệ Đo Nhạy)
Tuned damping tối ưu từ 25–500 Hz – vùng tần số ảnh hưởng nhiều nhất đến optical metrology.
Ứng dụng thực tế:
Raman spectroscopy
Interferometry mức vừa
Module R&D laser hoặc imaging
● RS4000 – 6 Tuned Dampers (Hiệu Năng Cao Nhất Trong Dòng Passive Table)
Dành cho môi trường sản xuất và R&D đòi hỏi độ ổn định cực cao:
Confocal / Live-cell imaging
Ultrafast laser
Hệ quang lượng tử
Dây chuyền đo long-exposure trong cleanroom
Đây là lựa chọn tiêu chuẩn trong các phòng đo trọng yếu (critical optical measurement stations).
● SST / Hybrid SmartTable – Active Damping (Xử Lý Rung Động Thực Tế Trong Cleanroom)
Sự kết hợp giữa tuned & active damping:
Giảm rung theo thời gian thực
Phù hợp nơi có máy nén, máy hút, robot arm hoặc traffic trong nhà máy
● RPR-N – Non-Magnetic Stainless Steel (Môi Trường Nhạy Từ)
Dành cho:
Đo từ trường yếu
Spin optics
Magnetic trapping
Toàn bộ mặt bàn dùng thép 316 → không tích từ như 430.
● UCS – Cleanroom Class 5 (Cho Sản Xuất Bán Dẫn, MEMS, Nano)
Thiết kế tối ưu cho laminar flow, sinh bụi cực thấp.
Kinh nghiệm lựa chọn theo ứng dụng nhà máy
Ứng dụng phổ thông → RPR
Hệ đo độ nhạy trung bình → RS2000
Đo độ nhạy cao → RS4000
Cleanroom / nano fabrication → UCS
Nhạy từ → RPR-N
Rung môi trường mạnh → SST Hybrid
2. Chân Bàn – Cấu Phần Quyết Định Khả Năng Cách Ly Rung
Trong môi trường nhà máy, rung sàn đến từ quạt gió, tủ khí, máy nén, xe nâng hoặc chân robot. Do đó, việc chọn isolator phù hợp quyết định hiệu quả thực tế.
● S-2000A – Hiệu Năng Cách Ly Tốt Nhất
Tần số cộng hưởng dọc: ~1 Hz
Tần số ngang: 1.5 Hz
Auto re-leveling khi thay đổi tải
Đây là tiêu chuẩn chọn cho RS2000, RS4000, SST – đặc biệt trong dây chuyền sản xuất cảm biến, module laser hoặc imaging station.
● SL Series – Closed Pneumatic (Giải Pháp Kinh Tế Trong Lab Phổ Thông)
Không có auto-level
Tải trọng từ 600–1200 lb mỗi chân
Đủ tốt cho RPR và các hệ đo không quá nhạy rung
● RL Series – Rigid Legs (Không Cách Ly Rung)
Dùng cho các ứng dụng:
Optical alignment cơ bản
Hệ cố định không yêu cầu isolation
● Tie-Bar Systems
Bắt buộc cho bàn kích thước lớn:
Giảm rung xoắn
Tăng độ cứng khung
Ổn định khi có tải trọng không đều
● Caster (TBC Series)
Khi cần di chuyển định kỳ cả hệ bàn + chân → tuyệt đối an toàn hơn so với nâng thủ công.
3. Lựa Chọn Kích Thước Bàn Theo Quy Trình Setup Thực Tế
Trong nhà máy, kích thước bàn ảnh hưởng trực tiếp đến khả năng mở rộng dây chuyền hoặc module đo:
3×6, 3×8 ft → các setup laser tuyến tính
4×6, 4×8 ft → microscopy, module imaging, phổ biến nhất
5×8, 5×10 ft → optical rig phức tạp
5×12 ft trở lên → fabrication / lithography / line sản xuất
Độ dày:
8 inch → đáp ứng tốt đa số nhu cầu
12–18 inch → tải lớn, môi trường rung đáng kể
4. Phụ Kiện – Nhỏ Nhưng Ảnh Hưởng Lớn Đến Độ Ổn Định Dài Hạn
Đây là nhóm nhiều đơn vị hay lược bỏ, nhưng tại nhà máy – nơi cần độ ổn định 24/7 – phụ kiện quyết định tuổi thọ và độ ổn định hệ thống.
Leveling valve – đảm bảo bàn luôn giữ độ cao chuẩn
Tubing & fittings chuẩn khí sạch – tránh rò khí, nguyên nhân nghiêng bàn
Bộ lọc & điều áp khí – yêu cầu bắt buộc nếu lấy khí từ hệ thống chung
Mini compressor – lab độc lập không có khí trung tâm
Spare parts – piston, seal, laminar flow disk → thay định kỳ 3–5 năm
Tie-bar & Caster kits – cho bàn lớn hoặc di chuyển nội bộ
5. Chi Phí Tham Chiếu Trong Thực Tế Triển Khai
Tùy kích thước và mức hiệu năng:
● Gói cơ bản: RPR + SL
● Gói tiêu chuẩn R&D : RS2000 + S-2000A
● Gói cao cấp : RS4000 hoặc SST + S-2000A + Tie-Bar
● Gói cleanroom : UCS + S-2000AC
6. Quy Trình Chọn Optical Table Chuẩn Trong Nhà Máy Quang Học
Bước 1 – Chọn dòng mặt bàn theo yêu cầu kỹ thuật
RPR / RS2000 / RS4000 / UCS / SST / RPR-N
Bước 2 – Chọn isolator
S-2000A cho mọi ứng dụng nhạy → SL cho lab phổ thông → RL cho hệ cố định
Bước 3 – Xác định kích thước theo layout thực tế
Bước 4 – Hoàn thiện phụ kiện thiết yếu
Leveling valve, air filter, tubing, tie-bar, spare kits
Kết luận từ góc nhìn kỹ thuật
Một optical table đúng chuẩn không phải chỉ là một mặt bàn.
Đó là một hệ cơ học hoàn chỉnh, nơi mỗi thành phần – từ damping, isolator đến tubing – đều đóng vai trò duy trì độ ổn định của hệ quang học trong suốt vòng đời vận hành.
Newport hiện là một trong những hệ platform ổn định và dễ nâng cấp nhất, phù hợp môi trường lab R&D và nhà máy sản xuất quang học yêu cầu độ chính xác cao.
