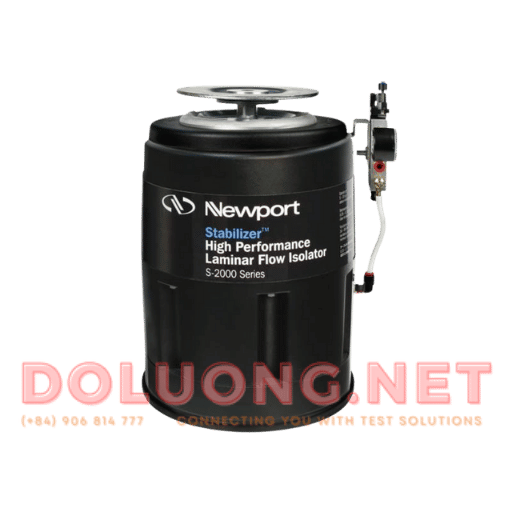

Newport S-2000A – Pneumatic Vibration Isolators (Auto Re-Leveling)
Mô tả
Đặc tính nổi bật
⚡ Top-performance isolator – cộng hưởng chỉ 1 Hz
Vertical resonance ~1 Hz, horizontal ~1.5 Hz.
Isolation 94–98% tại 5–10 Hz (vertical) và 85–95% tại 5–10 Hz (horizontal).
Thông số từ trang 1–2 của tài liệu S-2000A.

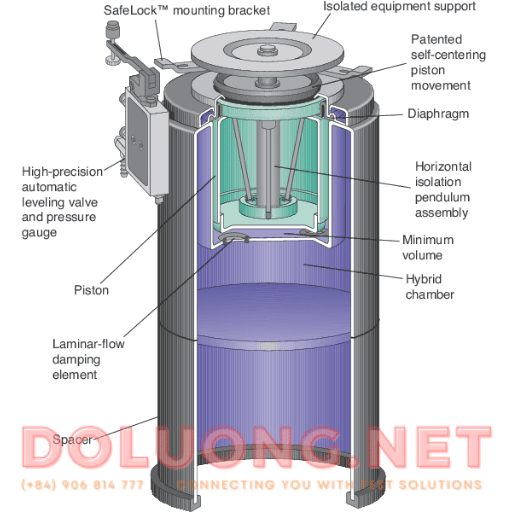

🏛 Hybrid Chamber Design – giảm tần số cộng hưởng mạnh
Thiết kế buồng hybrid (trang 3) giúp tăng compliance volume → giảm natural frequency.
Hiệu quả hơn thiết kế 1 buồng truyền thống.
🌪 Laminar Flow Damping – dập rung nhanh hơn
Laminar flow disks tăng lực damping cho mỗi chuyển động piston
Giảm amplification tại resonance, tăng bandwidth isolation.
🎯 Trifilar Pendulum Horizontal Filter – chuẩn vị trí sau nhiễu động
Không ma sát, nhúng trong dầu giảm chấn → loại bỏ lỗi vị trí do bearing friction.
Có cơ chế self-centering độc quyền (trang 4).
📏 Automatic Re-Leveling – chính xác ±0.010 in (tùy chọn ±0.002 in)
IPV-S1 leveling valve hỗ trợ cân bằng lại toàn hệ bàn sau nhiễu động
Có phiên bản high-precision cho độ chính xác tốt hơn.
🧱 Height Adjustment ±1.3 inch
Điều chỉnh chiều cao 1.3 in mà không cần chêm shim (trang 5).
Rất phù hợp khi ghép hệ bàn lớn hoặc nâng cấp.
🔒 SafeLock™ Mounting Clips – an toàn trong động đất
Tích hợp SafeLock™ (trang 5) và có tùy chọn Earthquake Restraint đạt chuẩn IBC 2012.
Nhiều hệ đã vượt qua động đất California & Nhật Bản.
Ứng dụng điển hình
Optical tables RS4000 / RS2000 / SST / Cleanroom
Microscopy: AFM, Confocal, Live-cell
Interferometry & laser metrology
Semiconductor inspection & nanofabrication
Ultrafast optics, quantum optics
Hệ bàn ghép đôi hoặc bàn tải trọng nặng
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tải trọng mỗi isolator | 2000 lb (900 kg) |
| Resonance (vertical) | 1 Hz |
| Resonance (horizontal) | 1.5 Hz |
| Vertical isolation | 94% @ 5 Hz / 98% @ 10 Hz |
| Horizontal isolation | 85% @ 5 Hz / 95% @ 10 Hz |
| Amplification | 10 dB (vertical), 9 dB (horizontal) |
| Height adjustment | +1.09 / –0.25 in |
| Tự động re-leveling | Có (IPV leveling valve) |
| Tính năng | Self-centering, float height indicator |
| Công nghệ damping | Hybrid chamber + laminar flow |
| Hỗ trợ bàn | RS/RPR/RS2000/RS4000/ST/SST |
Model tiêu biểu
Isolator đơn lẻ (Single Units)
S-2000A-116 (16 in)
S-2000A-119.5
S-2000A-122
S-2000A-123.5
S-2000A-128
Bộ 4 chân (Set of 4)
S-2000A-416 (16 in)
S-2000A-419.5
S-2000A-422
S-2000A-423.5
S-2000A-428
Bộ 6 & 8 chân (Set of 6 / 8)
S-2000A-616, 619.5, 622, 623.5, 628
S-2000A-816, 819.5, 822, 823.5, 828
(Thông tin model từ trang 1–2 của file)
