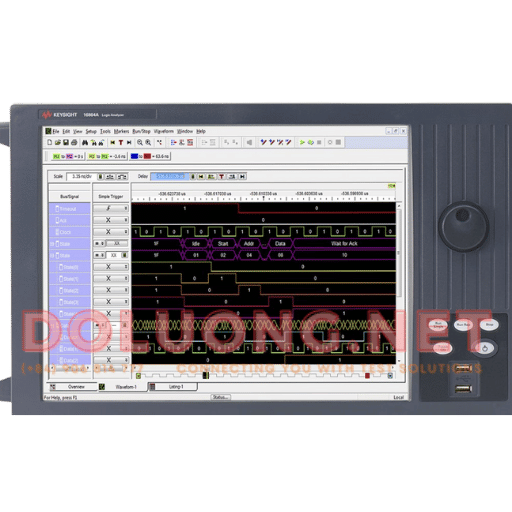

Keysight Logic Analyzers
Mô tả
Tổng quan series
Logic Analyzer của Keysight là công cụ chuyên dụng để:
Debug hệ thống số phức tạp
Phân tích timing, state, và bus song song
Quan sát đồng thời nhiều kênh tín hiệu số với độ sâu bộ nhớ lớn
So với oscilloscope, logic analyzer vượt trội khi cần:
Số kênh lớn (từ vài chục đến >100 kênh)
Bắt và phân tích chuỗi sự kiện số dài
Phân tích hành vi hệ thống (system-level debug)
Tính năng chung của Logic Analyzer Keysight
Phân tích Timing mode và State mode
Tốc độ timing rất cao, hỗ trợ debug tín hiệu nhanh
Bộ nhớ sâu, phù hợp capture dài
Hỗ trợ tín hiệu single-ended & differential
Tích hợp trigger nâng cao cho hệ thống số
Phù hợp debug FPGA, ASIC, SoC, bus song song
📊 Bảng tổng hợp model & sự khác nhau
🧪 Portable Logic Analyzer Series (1686xA)
| Model | Số kênh | Tốc độ timing tối đa | Bộ nhớ | Đặc trưng chính | Ứng dụng |
|---|---|---|---|---|---|
| 16861A | 34 kênh | 5 GHz (12.5 GHz timing zoom) | 128 Mpts | Nhỏ gọn, entry-level | Debug hệ thống số cơ bản |
| 16862A | 68 kênh | 5 GHz (12.5 GHz timing zoom) | 128 Mpts | Cân bằng kênh & hiệu năng | FPGA, bus song song |
| 16863A | 102 kênh | 5 GHz (12.5 GHz timing zoom) | 128 Mpts | Số kênh lớn | SoC, hệ thống phức tạp |
| 16864A | 136 kênh | 5 GHz (12.5 GHz timing zoom) | 128 Mpts | Cao nhất dòng portable | Debug đa bus, multi-device |
Điểm chung dòng 1686xA
Không tích hợp pattern generation (stimulus)
Thiết kế portable, phù hợp lab R&D
Tối ưu cho timing analysis tốc độ cao
🧩 Modular Logic Analyzer (PXI)
| Model | Loại | Số kênh | Đặc trưng | Ứng dụng |
|---|---|---|---|---|
| U4164A | Logic Analyzer Module | 136 kênh | State mode lên đến 4 Gb/s | PXI system, ATE, state analysis |
Điểm khác biệt
Dạng module, tích hợp trong hệ PXI
Phù hợp ATE, sản xuất, test tự động
Tập trung state mode, không thiên về timing cực cao
Gợi ý chọn nhanh theo nhu cầu
Debug số cơ bản, ít kênh → 16861A
FPGA, bus song song phổ biến → 16862A
SoC, nhiều bus, nhiều IC → 16863A
Hệ thống số phức tạp, nhiều kênh nhất → 16864A
ATE, test tự động, PXI → U4164A
Ứng dụng điển hình
Debug FPGA, CPLD, ASIC, SoC
Phân tích bus song song (address/data/control)
Xác định lỗi timing trong hệ thống số
Kiểm tra trình tự khởi động và trạng thái hệ thống
R&D phần cứng số và hệ nhúng
Tài liệu | Datasheet
Vui lòng liên hệ Doluong.net để được cung cấp datasheet và tài liệu kỹ thuật chính hãng Keysight cho từng model Logic Analyzer.
Xem thêm: Keysight Vector Network Analyzer (VNA)
Xem thêm: Keysight FieldFox Handheld Analyzers
Xem thêm: Keysight Signal Analyzers X-Series
