MultiLane ML4062-MCB-112 Series – QSFP-DD800 Module Compliance Boards cho 800G Data Center
Nhóm sản phẩm MCB (Module Compliance Board) của MultiLane được thiết kế chuyên biệt cho lập trình – kiểm thử – xác nhận tuân thủ (compliance) các module QSFP-DD800 (8×112G) trong môi trường R&D, validation và sản xuất hàng loạt cho hạ tầng Data Center tốc độ cao.
Dòng ML4062-MCB-112 cung cấp một môi trường “host lý tưởng”, cho phép truy cập lane tốc độ cao, tín hiệu điều khiển thấp (I2C/CMIS), đo kiểm signal integrity, và thực hiện module bring-up đúng chuẩn IEEE/OIF/MSA.
Mô tả
Tổng quan & định vị sản phẩm
ML4062-MCB-112 Series là nhóm MCB chuyên dụng cho QSFP-DD800, tập trung vào:
Kiểm thử host interface của module
Lập trình & đọc CMIS / I2C memory map
Truy cập lane tốc độ cao 112G PAM4 qua RF connector
Đảm bảo signal integrity thấp suy hao – thấp xuyên nhiễu
Phù hợp cả R&D, validation, và manufacturing test

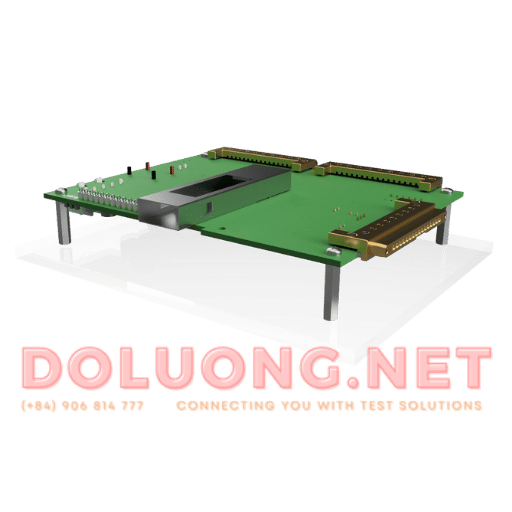

Các model trong nhóm ML4062-MCB-112

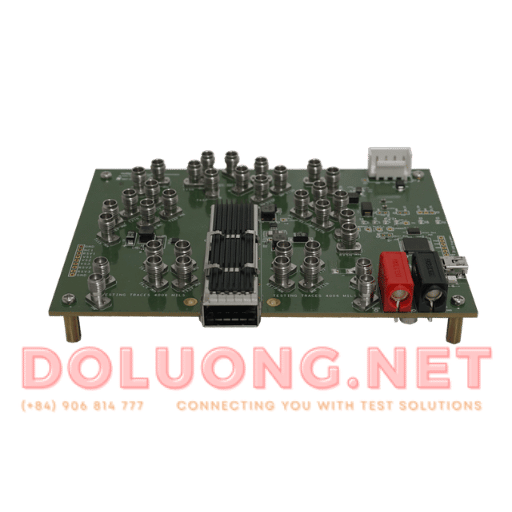

🔹 ML4062-MCB-112-18
QSFP-DD800 MCB – RF breakout cơ bản cho kiểm thử 112G, tập trung vào truy cập lane tốc độ cao với cấu hình đơn giản.
🔹 ML4062-MCB-112-24
Phiên bản mở rộng breakout RF, tối ưu cho setup đo song song, characterization và compliance test nhiều kịch bản.

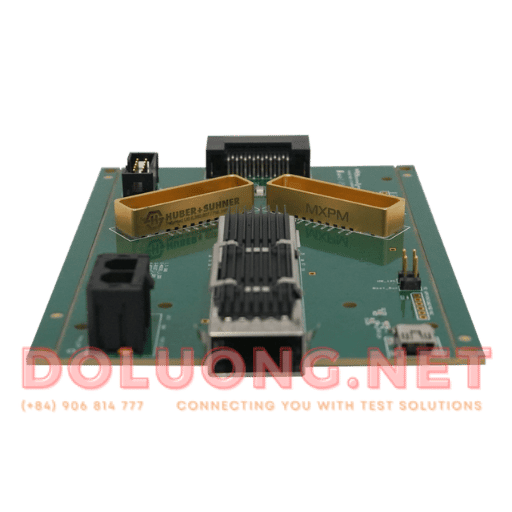

🔹 ML4062-MCB-112-MXPM70
MCB sử dụng MXPM70 connectors
Cho phép de-embedding cáp MXPM70
Tối ưu đo insertion loss / crosstalk
Phù hợp các bài đo SI chuyên sâu cho 800G
🔹 ML4962-MCB-112-SMPS-E
MCB tích hợp SMPS connector hiệu năng cao (lên đến ~110 GHz)
Hỗ trợ lập trình & test QSFP-DD800 module + AOC
GUI thân thiện cho CMIS/I2C
Phù hợp môi trường manufacturing & validation
Đặc tính kỹ thuật nổi bật (chung cho dòng MCB)
⚡ Hỗ trợ QSFP-DD800 – 8×112G PAM4
Truy cập trực tiếp host lanes qua RF connectors
Độ dài trace vi sai được match chính xác
Thiết kế PCB hiệu năng cao cho SI
📡 Signal Integrity tối ưu
Low insertion loss
Low crosstalk
Phù hợp đo eye diagram, BER, compliance IEEE 802.3ck
🧠 Lập trình & kiểm soát CMIS / I2C
I2C master từ:
On-board microcontroller
External pin headers
Hỗ trợ external I2C analyzer
GUI cho:
I2C R/W
Load custom MSA / CMIS memory map
Diagnostic & bring-up module
🧪 Phục vụ đầy đủ vòng đời module
Bring-up module mới
Characterization
Compliance testing
Manufacturing test / end-of-line
Ứng dụng điển hình
Kiểm thử QSFP-DD800 transceiver (DR8, FR8, 2×FR4…)
Validation host port 800G
Compliance test theo IEEE / OIF / MSA
Lập trình & debug CMIS trong sản xuất
Characterization signal integrity 112G PAM4
Bảng tóm tắt kỹ thuật
| Thông số | Giá trị |
|---|---|
| Chuẩn module | QSFP-DD800 |
| Số lane | 8 × 112G PAM4 |
| Truy cập high-speed | RF connectors / MXPM70 / SMPS |
| Signal Integrity | Low IL, low crosstalk |
| Low-speed control | I2C / CMIS |
| Điều khiển | GUI + USB |
| Ứng dụng | R&D, Validation, Manufacturing |
Hướng dẫn lựa chọn model
Lab R&D / đo SI cơ bản → ML4062-MCB-112-18
Validation / setup đo phức tạp → ML4062-MCB-112-24
Đo SI chuyên sâu, de-embedding → ML4062-MCB-112-MXPM70
Sản xuất, lập trình module, AOC → ML4962-MCB-112-SMPS-E
Model đặt hàng và Tài liệu | Datasheet
Vui lòng liên hệ doluong.net để nhận datasheet chính hãng, sơ đồ kết nối, GUI software và tài liệu kỹ thuật chi tiết cho từng model MCB.
Liên hệ
🌐 www.doluong.net
✉️ sales@doluong.net
📞 0906 814 777
doluong.net – Giải pháp kiểm thử Data Center tốc độ cao
Chuyên sâu Channel Emulation, Module Compliance và hệ thống đo kiểm 400G / 800G / 1.6T.
