Máy vệ sinh đầu nối quang tự động NTT-AT CLETOP Station ATC-CL-ST1

Mô tả

Giải pháp tự động hóa quá trình làm sạch connector quang

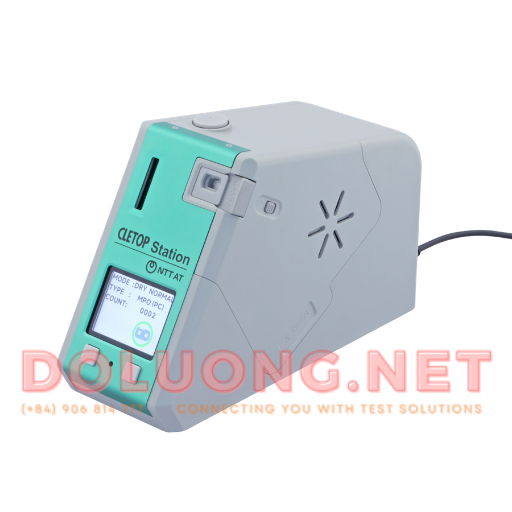

NTT-AT CLETOP Station ATC-CL-ST1 là máy vệ sinh đầu nối quang để bàn, được thiết kế nhằm tự động hóa quá trình làm sạch mặt đầu connector và ferrule quang. Người vận hành chỉ cần lựa chọn chế độ phù hợp và đưa connector vào đầu gá; thiết bị sẽ tự động thực hiện quá trình vệ sinh với lực ép và lượng băng lau được kiểm soát.

Sản phẩm giúp giảm sự khác biệt về chất lượng giữa các nhân viên vận hành, hạn chế phải vệ sinh lại và rút ngắn thời gian xử lý connector. CLETOP Station đặc biệt phù hợp với những đầu nối đa sợi như MPO, nơi việc làm sạch đồng đều toàn bộ các lõi quang thường khó thực hiện bằng dụng cụ thủ công.

Trong chế độ Wet, thiết bị sử dụng cơ chế thực hiện liên tiếp quá trình vệ sinh ướt và vệ sinh khô. Nhờ đó, CLETOP Station có thể xử lý từ bụi bẩn thông thường đến các chất bẩn khó loại bỏ như dầu hoặc cặn phát sinh sau quá trình đánh bóng connector.

---

Đặc điểm nổi bật của NTT-AT CLETOP Station

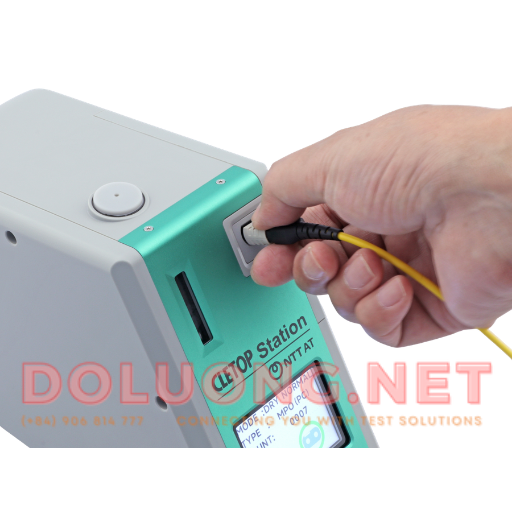

1. Vận hành đơn giản chỉ bằng một thao tác

Quá trình vệ sinh được thực hiện bằng cách đưa connector vào đúng attachment trên thiết bị. Người vận hành không phải tự kéo băng lau hoặc điều chỉnh vị trí connector bằng tay.

Cơ chế này giúp:

• Rút ngắn thời gian vệ sinh mỗi connector.
• Giảm sai sót do thao tác thủ công.
• Giảm sự phụ thuộc vào kinh nghiệm của nhân viên.
• Dễ dàng triển khai tại dây chuyền sản xuất hoặc khu vực kiểm tra chất lượng.
• Không yêu cầu đào tạo vận hành chuyên sâu.

Theo tài liệu của NTT-AT, việc vệ sinh có thể được thực hiện đơn giản bằng cách đưa connector vào máy, do đó người sử dụng không cần kỹ năng vệ sinh connector đặc biệt.

2. Chất lượng làm sạch ổn định và có khả năng lặp lại

Khi sử dụng dụng cụ vệ sinh thủ công, kết quả có thể phụ thuộc vào lực tay, góc tiếp xúc, vị trí connector và số lần lau của từng nhân viên.

CLETOP Station tự động kiểm soát quy trình làm sạch, giúp duy trì kết quả ổn định giữa nhiều lần vệ sinh và giữa các ca vận hành khác nhau. Đây là ưu điểm quan trọng đối với:

• Dây chuyền sản xuất dây nhảy quang.
• Nhà máy sản xuất module quang.
• Khu vực kiểm tra chất lượng đầu vào và đầu ra.
• Phòng thử nghiệm yêu cầu kết quả có khả năng lặp lại.
• Các cơ sở phải xử lý số lượng connector lớn mỗi ngày.

3. Tối ưu cho connector đa sợi MPO

Mặt đầu MPO có nhiều lõi quang nằm trên cùng một ferrule MT. Việc làm sạch bằng tay có thể tạo ra kết quả không đồng đều giữa các lõi hoặc để lại bụi bẩn tại một số vị trí.

CLETOP Station được NTT-AT phát triển dựa trên kinh nghiệm lâu năm về công nghệ vệ sinh đầu nối quang. Thiết bị hỗ trợ định vị chính xác và làm sạch đồng đều hơn đối với connector đa sợi, qua đó nâng cao tỷ lệ connector đạt yêu cầu sau vệ sinh so với phương pháp thủ công thông thường.

Hình ảnh thử nghiệm trong tài liệu chính hãng cho thấy lượng chất bẩn trên các vùng lõi của ferrule MPO được giảm đáng kể sau quá trình vệ sinh bằng CLETOP Station.

4. Lựa chọn chế độ Dry hoặc Wet

CLETOP Station hỗ trợ hai phương pháp vệ sinh chính:

Dry Mode – Vệ sinh khô

Phù hợp với:

• Bụi thông thường.
• Sợi vải hoặc hạt nhỏ.
• Chất bẩn nhẹ trên mặt đầu connector.
• Công việc vệ sinh định kỳ trước khi kết nối hoặc đo kiểm.

Wet Mode – Vệ sinh ướt

Phù hợp với:

• Dầu và dấu vân tay.
• Chất bẩn bám chặt.
• Cặn còn lại sau quá trình đánh bóng.
• Connector không đạt yêu cầu sau vệ sinh khô.

Trong Wet Mode, thiết bị tự động thực hiện quá trình làm ướt và lau khô liên tiếp. NTT-AT cho phép sử dụng nước cất hoặc cồn, trong đó nước cất được khuyến nghị đặc biệt cho quá trình vệ sinh sau đánh bóng connector.

5. Hai mức làm sạch Normal và Hard

Bên cạnh lựa chọn Dry/Wet, thiết bị còn có hai mức hoạt động:

• Normal: Dùng cho quá trình vệ sinh tiêu chuẩn và chất bẩn thông thường.
• Hard: Dùng khi cần tăng cường quá trình làm sạch đối với chất bẩn khó loại bỏ.

Sự kết hợp giữa Dry/Wet và Normal/Hard tạo ra bốn chế độ làm sạch:

1. Dry/Normal
2. Dry/Hard
3. Wet/Normal
4. Wet/Hard

Người vận hành có thể lựa chọn chế độ phù hợp với mức độ nhiễm bẩn và loại connector cần xử lý.

6. Tự động nhận dạng attachment

CLETOP Station sử dụng các attachment có thể tháo lắp và thay đổi bằng cơ cấu trượt. Thiết bị nhận biết loại attachment đang được sử dụng, sau đó thực hiện quá trình làm sạch với áp lực phù hợp lên băng lau.

Điều này giúp hạn chế tình trạng:

• Áp lực quá thấp làm connector chưa sạch.
• Áp lực quá cao gây hao băng lau.
• Sử dụng sai thông số cho từng loại ferrule.
• Kết quả không đồng đều giữa các loại connector.

7. Giảm chi phí vật tư tiêu hao

CLETOP Station điều chỉnh lượng băng lau phù hợp với từng loại connector thay vì sử dụng cùng một chiều dài băng cho mọi đầu nối.

Theo NTT-AT, số lần vệ sinh trên mỗi cartridge có thể cao hơn tối đa khoảng sáu lần so với dòng dụng cụ vệ sinh dạng cuộn truyền thống của hãng. Kết quả thực tế phụ thuộc vào loại connector, chế độ vệ sinh và điều kiện sử dụng.

---

Các loại đầu nối quang được hỗ trợ

CLETOP Station hỗ trợ các connector và ferrule phổ biến:

• LC
• LC Duplex
• SC
• MPO không chân pin
• Ferrule 1.25 mm
• Ferrule 2.5 mm
• Ferrule MT

Thiết bị hỗ trợ cả bề mặt đầu nối PC và APC tương ứng với từng loại attachment.

Lưu ý: Tài liệu chính hãng hiện công bố khả năng hỗ trợ MPO không chân pin. Với các cấu hình MPO có chân pin hoặc loại connector đặc biệt, cần kiểm tra attachment tương thích trước khi đặt hàng.

---

Thông số kỹ thuật CLETOP Station ATC-CL-ST1

Các thông số trên được tổng hợp từ catalogue và trang thông tin sản phẩm chính thức của NTT-AT.

---

Số lần vệ sinh trên mỗi cartridge

Số lần vệ sinh là giá trị tham khảo, không phải giá trị được bảo đảm. Kết quả thực tế có thể thay đổi tùy theo loại connector, mức độ nhiễm bẩn, chế độ vệ sinh và điều kiện sử dụng.

---

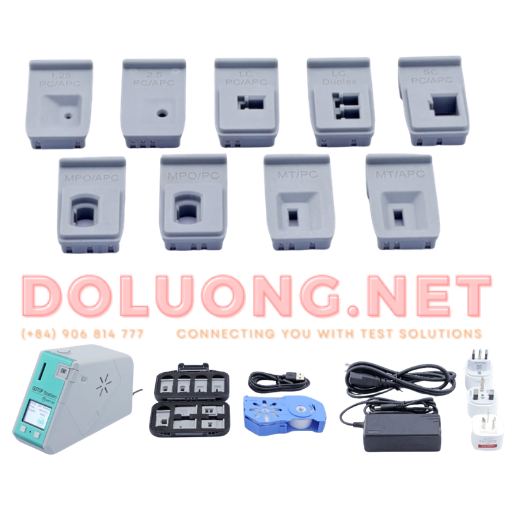

Thành phần tiêu chuẩn của bộ CLETOP Station

Bộ sản phẩm tiêu chuẩn bao gồm:

• 01 máy CLETOP Station.
• 01 cartridge vệ sinh thay thế.
• Cáp nguồn.
• Bộ nguồn AC adapter.
• 09 loại attachment.
• Các đầu chuyển đổi phích cắm.

Cấu hình attachment cụ thể cần được xác nhận theo phiên bản sản phẩm và loại connector sử dụng tại thời điểm đặt hàng.

---

Vật tư tiêu hao CLETOP-S Replacement Cartridge

Cartridge dùng cho CLETOP Station có thông tin như sau:

Cartridge là vật tư tiêu hao có thể thay thế. Khi băng lau đã sử dụng hết, người vận hành chỉ cần tháo cartridge cũ và lắp cartridge mới vào máy.

---

Ứng dụng của máy vệ sinh connector quang CLETOP Station

Sản xuất connector và dây nhảy quang

Thiết bị được sử dụng để vệ sinh mặt đầu connector trong quá trình:

• Lắp ráp connector.
• Đánh bóng ferrule.
• Kiểm tra sau sản xuất.
• Kiểm tra trước khi đóng gói và xuất hàng.
• Sản xuất patch cord quang đơn sợi hoặc đa sợi.

Sản xuất module quang và transceiver

CLETOP Station phù hợp để làm sạch các điểm kết nối quang trong:

• Module thu phát quang.
• Optical transceiver.
• Thiết bị truyền dẫn quang.
• Cụm thiết bị quang tích hợp.
• Sản phẩm Silicon Photonics.
• Thiết bị có giao diện LC, SC hoặc MPO.

Kiểm tra suy hao và phản xạ quang

Mặt đầu connector bẩn có thể làm tăng suy hao chèn, suy hao phản xạ và gây sai lệch kết quả đo. CLETOP Station có thể được sử dụng trước các công đoạn:

• Kiểm tra mặt đầu connector.
• Đo Insertion Loss – IL.
• Đo Return Loss – RL.
• Đo Optical Return Loss – ORL.
• Đánh giá chất lượng dây nhảy quang.
• Kiểm tra connector theo tiêu chuẩn nhà máy.

Data center và hệ thống mạng tốc độ cao

Trong data center, mật độ kết nối LC và MPO thường rất lớn. CLETOP Station có thể được sử dụng để làm sạch các điểm kết nối trên:

• Server.
• Switch.
• Patch panel.
• Optical distribution frame.
• Module QSFP và các giao diện đa sợi.
• Hệ thống mạng 40G, 100G, 400G và tốc độ cao hơn.

Thi công và bảo trì mạng cáp quang

Thiết bị phù hợp với khu vực kỹ thuật hoặc phòng bảo trì cố định để vệ sinh connector trước khi:

• Kích hoạt tuyến cáp.
• Kết nối thiết bị.
• Đo kiểm nghiệm thu.
• Xử lý sự cố suy hao.
• Thay đổi hoặc đấu nối lại patch cord.

Nghiên cứu và phát triển

CLETOP Station giúp tạo ra quy trình vệ sinh ổn định trong:

• Phòng nghiên cứu quang học.
• Phòng thí nghiệm truyền thông quang.
• Phát triển module quang.
• Thử nghiệm sản phẩm mới.
• Đánh giá connector và ferrule.
• Thử nghiệm mẫu prototype.

Các nhóm ứng dụng trên được NTT-AT công bố cho sản xuất connector, module quang, kiểm tra chất lượng, data center, lắp đặt cáp quang và nghiên cứu phát triển.

---

Vì sao cần vệ sinh mặt đầu connector quang?

Bụi bẩn, dầu, cặn đánh bóng hoặc dấu vân tay trên mặt đầu connector có thể gây ra:

• Tăng suy hao chèn.
• Tăng phản xạ quang.
• Kết quả đo không ổn định.
• Gián đoạn hoặc suy giảm chất lượng đường truyền.
• Làm bẩn connector đối diện khi thực hiện kết nối.
• Tăng thời gian kiểm tra và xử lý lại sản phẩm.
• Giảm tỷ lệ đạt trong dây chuyền sản xuất.

Đối với connector MPO, chỉ một số lõi bị bẩn cũng có thể ảnh hưởng đến nhiều kênh truyền trên cùng một liên kết. Vì vậy, quy trình Inspect – Clean – Inspect nên được áp dụng trước khi kết nối hoặc thực hiện phép đo quang.

---

CLETOP Station phù hợp với đối tượng nào?

Sản phẩm đặc biệt phù hợp với:

• Nhà máy sản xuất dây nhảy quang.
• Nhà máy sản xuất connector.
• Nhà máy sản xuất module quang và transceiver.
• Trung tâm dữ liệu.
• Đơn vị tích hợp hệ thống mạng quang.
• Phòng kiểm tra chất lượng.
• Phòng R&D quang học và truyền thông quang.
• Đơn vị hiệu chuẩn, sửa chữa và bảo trì thiết bị quang.
• Doanh nghiệp cần xử lý số lượng lớn connector LC, SC hoặc MPO.

So với dụng cụ vệ sinh cầm tay, CLETOP Station phù hợp hơn với môi trường cần năng suất, tính đồng nhất và khả năng kiểm soát quy trình.

---

Câu hỏi thường gặp

CLETOP Station có dễ sử dụng không?

Có. Người vận hành chỉ cần lựa chọn chế độ và đưa connector vào attachment. Quá trình vệ sinh được máy thực hiện tự động, không yêu cầu kỹ thuật thao tác đặc biệt.

Wet Mode có thể sử dụng loại dung dịch nào?

NTT-AT cho phép sử dụng nước cất hoặc cồn. Nước cất được khuyến nghị đặc biệt cho quá trình vệ sinh connector sau đánh bóng.

Máy có hỗ trợ connector APC không?

Có. Catalogue của NTT-AT công bố thiết bị hỗ trợ cả PC và APC với các connector và attachment tương ứng.

CLETOP Station có vệ sinh được MPO không?

Có. Thiết bị hỗ trợ ferrule MT và connector MPO không chân pin. Đây cũng là một trong những ứng dụng chính của CLETOP Station.

Cartridge có thể thay thế không?

Có. Cartridge thay thế là CLETOP-S Replacement Cartridge White, mã sản phẩm 14110710, quy cách 6 chiếc/bộ.

Một cartridge có thể vệ sinh được bao nhiêu lần?

Tùy connector và chế độ sử dụng. Giá trị tham khảo dao động từ 200 lần đối với MPO ở Wet/Hard đến 2.400 lần đối với LC hoặc ferrule 1.25 mm ở Dry/Normal.

CLETOP Station có thay thế hoàn toàn việc kiểm tra mặt đầu không?

Không. Thiết bị thực hiện chức năng làm sạch. Sau khi vệ sinh, người dùng vẫn nên sử dụng kính hiển vi hoặc thiết bị kiểm tra mặt đầu connector để xác nhận kết quả trước khi kết nối hoặc đo IL/RL.

---

Tài liệu sản phẩm

Khách hàng có thể liên hệ doluong.net để nhận:

• Catalogue NTT-AT CLETOP Station.
• Tài liệu thông số kỹ thuật.
• Tư vấn lựa chọn attachment theo connector.
• Báo giá máy ATC-CL-ST1.
• Báo giá cartridge CLETOP-S 14110710.
• Tư vấn giải pháp kiểm tra và vệ sinh connector MPO.

---
