VAEYI FA-7000 Series – OTDR module đa bước sóng cho mạng cáp quang SM & MM

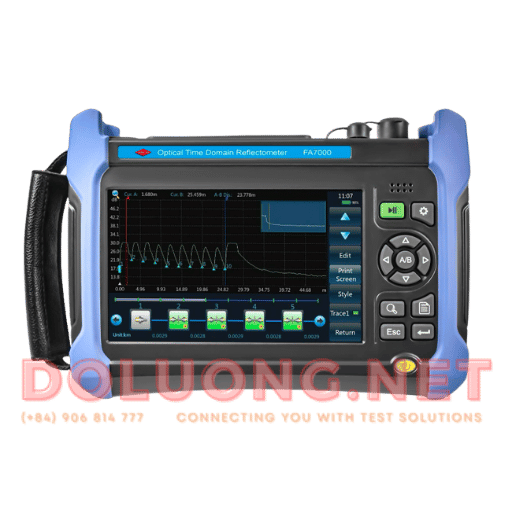

OTDR FA-7000 Series của VAE·YI là dòng OTDR dạng mô-đun, hỗ trợ đo sợi quang single-mode và multi-mode, cấu hình linh hoạt theo từng module bước sóng. Thiết bị tích hợp đầy đủ OTDR, OPM, Light Source, VFL, phù hợp cho xây dựng – nghiệm thu – bảo trì mạng cáp quang viễn thông, FTTH, nhà máy cáp và phòng thí nghiệm.
Mô tả
Thông tin kỹ thuật – Mainframe OTDR FA-7000
Cấu hình chung
| Hạng mục | Thông số |
|---|---|
| Kiểu thiết bị | OTDR dạng mô-đun |
| Màn hình | TFT màu 7 inch, cảm ứng điện dung, độ phân giải 800×480 |
| Dải đo khoảng cách | 0.4 ~ 512 km (tùy module) |
| Độ phân giải khoảng cách | 0.025 / 0.05 / 0.1 / 0.2 / 0.5 / 1 / 2 / 4 / 8 / 16 / 32 m |
| Số điểm lấy mẫu | 256k |
| Độ phân giải suy hao | 0.001 dB |
| Độ tuyến tính | 0.03 dB/dB |
| Đơn vị đo | km, m, kft, ft |
| Cổng quang | FC/UPC (chuẩn); LC/UPC, SC/UPC, ST/UPC, FC/APC tùy chọn |
| Giao tiếp | USB, Micro-USB, Ethernet 10/100M, Micro-SD |
| Ngôn ngữ | Tiếng Anh, Tiếng Trung (các ngôn ngữ khác theo yêu cầu) |
| Pin | Lithium 11.1V – thời gian làm việc ~8 giờ |
| Nguồn sạc | AC 100–240V, 50/60Hz |
| Công suất tiêu thụ | ≤ 10 W |
| Kích thước | 252 × 180 × 55 mm |
| Trọng lượng | ~1.8 kg |
Chức năng tích hợp tiêu chuẩn
OTDR
Optical Power Meter (OPM)
Dải bước sóng: 850 – 1650 nm
Dải công suất: −60 dBm ~ +3 dBm
Optical Light Source (LS)
Công suất ≥ −5 dBm
Chế độ CW / 270 Hz / 1 kHz / 2 kHz
Visual Fault Locator (VFL)
Bước sóng 650 nm, công suất 10 mW
Hỗ trợ WiFi module (tùy chọn)
Hỗ trợ kiểm tra mặt đầu connector (tùy chọn)
Bảng cấu hình module OTDR FA-7000
Module 2 bước sóng
| Model | Loại sợi | Bước sóng | Dynamic Range (dB) | Event Dead Zone (m) | Attenuation Dead Zone (m) |
|---|---|---|---|---|---|
| FA7000-2101 | SM | 1310 / 1550 nm | 37 / 35 | 1.2 | 4.5 |
| FA7000-2102 | SM | 1310 / 1550 nm | 42 / 40 | 0.8 | 4.5 |
| FA7000-2103 | SM | 1310 / 1550 nm | 45 / 42 | – | – |
| FA7000-2109 | SM | 1310 / 1550 nm | 46 / 46 | 0.8 | 4.5 |
| FA7000-2110 | SM | 1310 / 1550 nm | 50 / 48 | 0.8 | 4.5 (3.5 m tùy chọn) |
| FA7000-2201 | MM | 850 / 1300 nm | 26 / 34 | 1.5 | 8 |
Module 3 bước sóng
| Model | Loại sợi | Bước sóng | Dynamic Range (dB) | Event Dead Zone (m) | Attenuation Dead Zone (m) |
|---|---|---|---|---|---|
| FA7000-3101 | SM | 1310 / 1490 / 1550 nm | 37 / 35 / 35 | 1.5 | 8 |
| FA7000-3102 | SM | 1310 / 1550 / 1625 nm (filter, dual port) | 37 / 35 / 35 | – | – |
| FA7000-3103 | SM | 1310 / 1550 / 1625 nm (filter, single port) | 42 / 40 / 40 | 0.8 | 4.5 |
| FA7000-3104 | SM | 1310 / 1550 / 1650 nm (filter, single port) | 42 / 40 / 40 | – | – |
| FA7000-3105 | SM | 1310 / 1550 / 1650 nm (filter, dual port) | 37 / 35 / 35 | 1.5 | 8 |
| FA7000-3107 | SM | 1310 / 1550 / 1625 nm (G654E filter, dual port) | 45 / 43 / 43 | 0.8 | 4.5 (3.5 m tùy chọn) |
Module 4 bước sóng
Ứng dụng
Đo kiểm & nghiệm thu mạng cáp quang viễn thông
Hệ thống FTTH / FTTx
Nhà máy sản xuất cáp quang
Phòng thí nghiệm, đào tạo kỹ thuật quang
