Vì sao OTDR 1490nm ngày càng ít xuất hiện? Hiểu đúng về đo kiểm PON và nền tảng VIAVI MTS-4000 V2

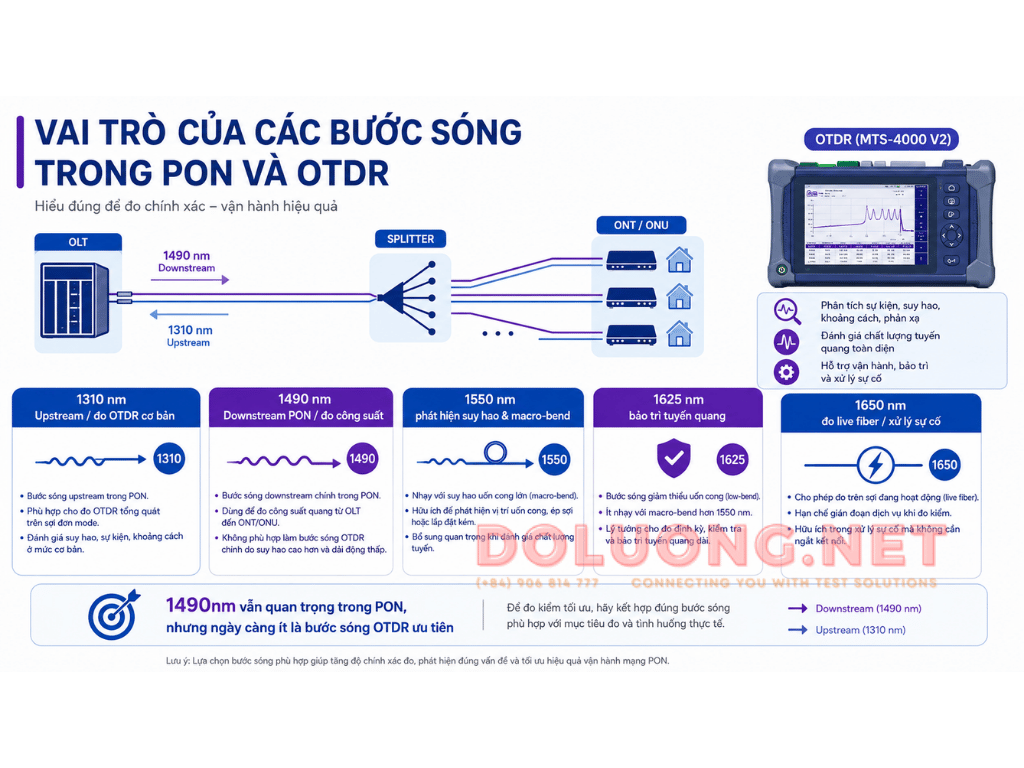

2.1. 1490nm là bước sóng dịch vụ, không phải lựa chọn tối ưu cho OTDR

Trong mạng PON đang hoạt động, 1490nm là vùng bước sóng mang dữ liệu downstream. Vì vậy, khi cần đo trên tuyến đang khai thác, các hãng thường ưu tiên 1625nm hoặc 1650nm có lọc, do đây là các bước sóng nằm ngoài vùng truyền dẫn dịch vụ truyền thống và phù hợp hơn cho mục đích bảo trì, dò lỗi trên live fiber.

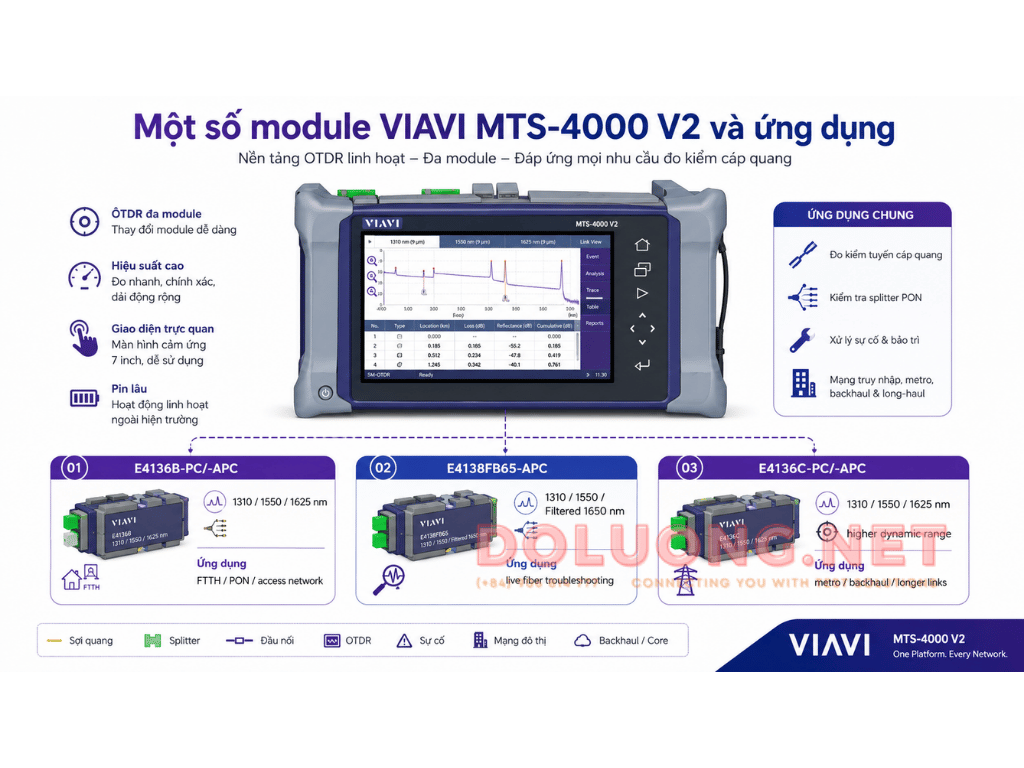

Điều này lý giải vì sao trong danh mục VIAVI 4100 Series OTDR Modules, các cấu hình hỗ trợ Filtered 1650nm được giữ lại như một hướng đo quan trọng, trong khi 1490nm không xuất hiện trong danh sách bước sóng OTDR đặt hàng tiêu chuẩn.

2.2. Kết quả đo tại 1490nm không khác biệt lớn so với 1550nm

Theo phân tích của VIAVI, nhiều đặc tính quan trọng của tuyến sợi khi đo bằng OTDR ở 1490nm và 1550nm không tạo ra khác biệt đáng kể:

• Suy hao mối hàn và connector về bản chất không phụ thuộc đáng kể vào 1490nm hay 1550nm
• Với splitter PON, độ chênh lệch suy hao giữa 1490nm và 1550nm là nhỏ
• Việc thêm riêng bước sóng OTDR 1490nm không làm tăng tương xứng giá trị chẩn đoán của thiết bị

VIAVI nêu rõ rằng mức sai khác giữa các phép đo tại 1490nm và 1550nm thường chỉ mang tính biên, không đủ để tạo ra lợi ích thực tế rõ rệt trong bài toán đánh giá cơ sở hạ tầng sợi quang.

2.3. 1550nm còn hữu ích hơn để phát hiện macro-bend

Một trong những ứng dụng quan trọng của OTDR là phát hiện macro-bend, tức các điểm uốn cong sợi quá mức gây suy hao bất thường. Với loại lỗi này, bước sóng dài hơn thường nhạy hơn, do đó 1550nm giúp làm nổi bật lỗi uốn cong rõ hơn so với 1490nm.

Đây là lý do cặp đo 1310/1550nm vẫn được xem là cấu hình nền tảng trong rất nhiều ứng dụng:

• 1310nm giúp đánh giá tuyến ở bước sóng ngắn hơn
• 1550nm hỗ trợ tốt hơn trong nhận diện bất thường do uốn cong
• Sự khác biệt giữa hai trace giúp kỹ thuật viên đánh giá bản chất lỗi chính xác hơn

2.4. Thông số sợi phục vụ phép đo OTDR tại 1490nm ít phổ biến hơn

Để đo chính xác vị trí sự kiện và reflectance, OTDR cần sử dụng các thông số sợi như:

• Index of refraction
• Backscatter coefficient

VIAVI lưu ý rằng tiêu chuẩn ITU-T G.652 và nhiều tài liệu từ nhà sản xuất sợi thường cung cấp dữ liệu phổ biến tại 1310nm và 1550nm, trong khi thông số tại 1490nm không phải lúc nào cũng được xác định đầy đủ. Điều này khiến việc thiết lập OTDR ở 1490nm kém thuận lợi hơn khi cần đánh giá chính xác khoảng cách và phản xạ.
